Energie-Dashboard: Beispiel Fronius Gen24 & BYD Speicher

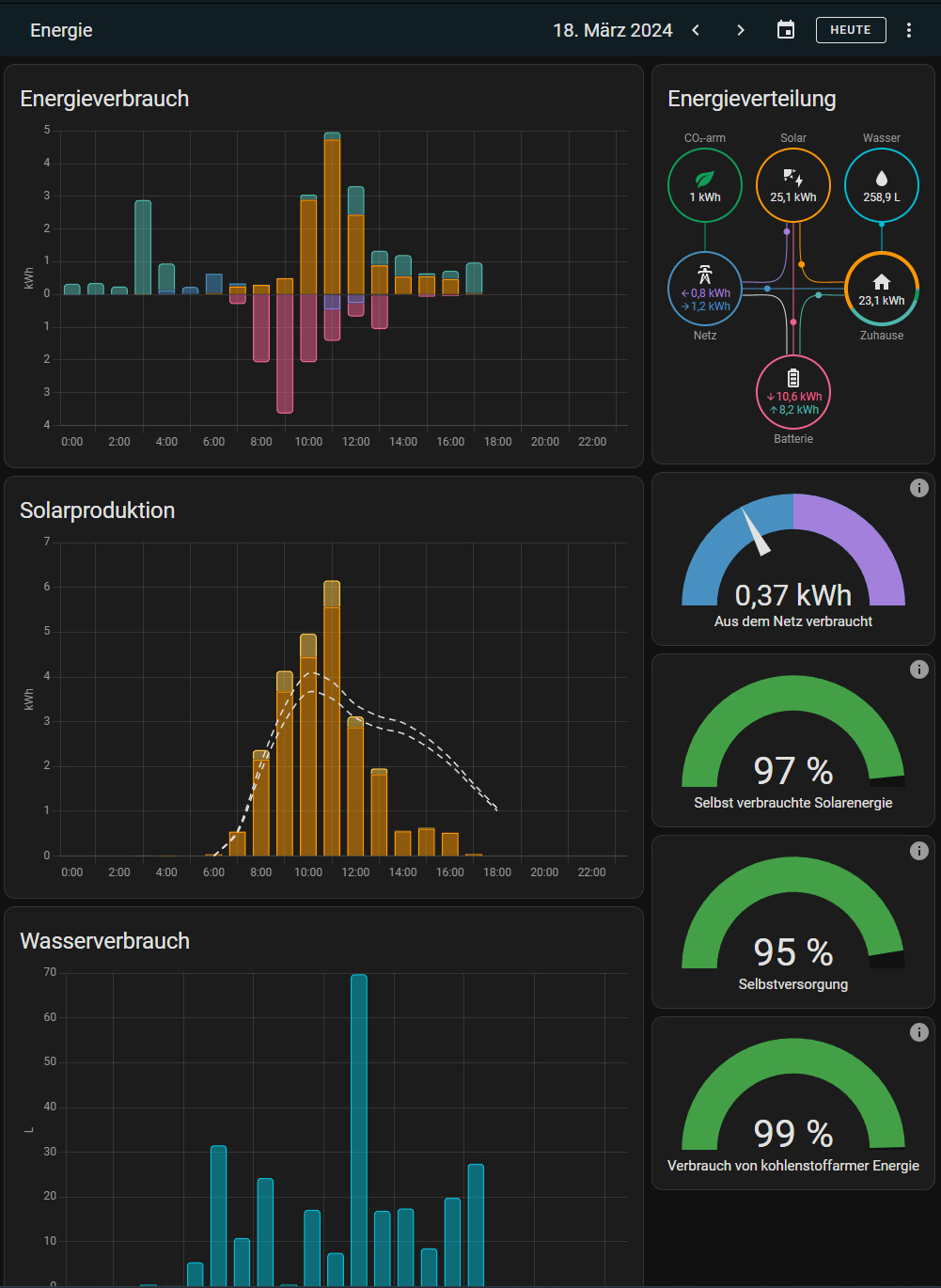

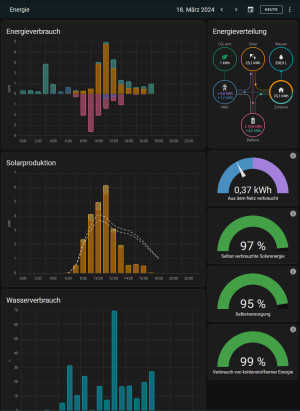

Das Home Assistant Energy Dashboard zeigt alle relevanten Energie-Daten in einer fertigen ├ťbersicht. Als Basis f├╝r das Dashboard k├Ânnen die Leistungsdaten unterschiedlichster Hersteller oder Komponenten verwendet werden. Damit die Oberfl├Ąche mit Daten versorgt wird, werden lediglich Sensoren mit den entsprechenden Leistungsdaten ben├Âtigt.┬á



Initiale Einrichtung

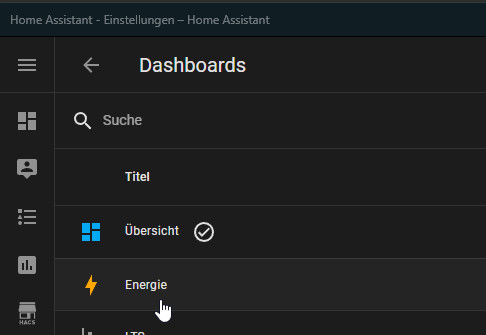

Die Einrichtung des Energy-Dashboards erfolgt unter "Einstellungen", "Dashboards", "Energy":

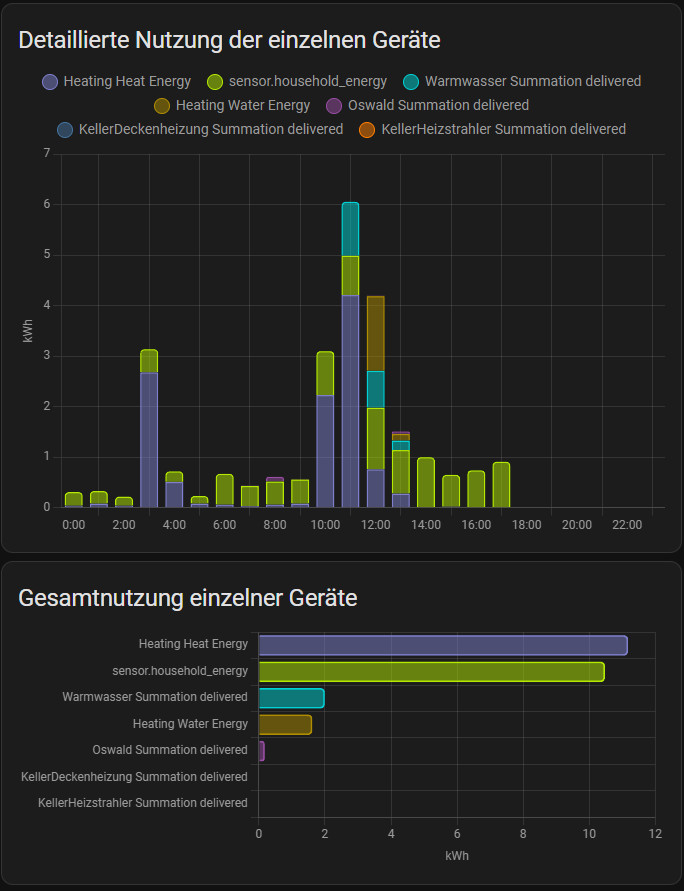

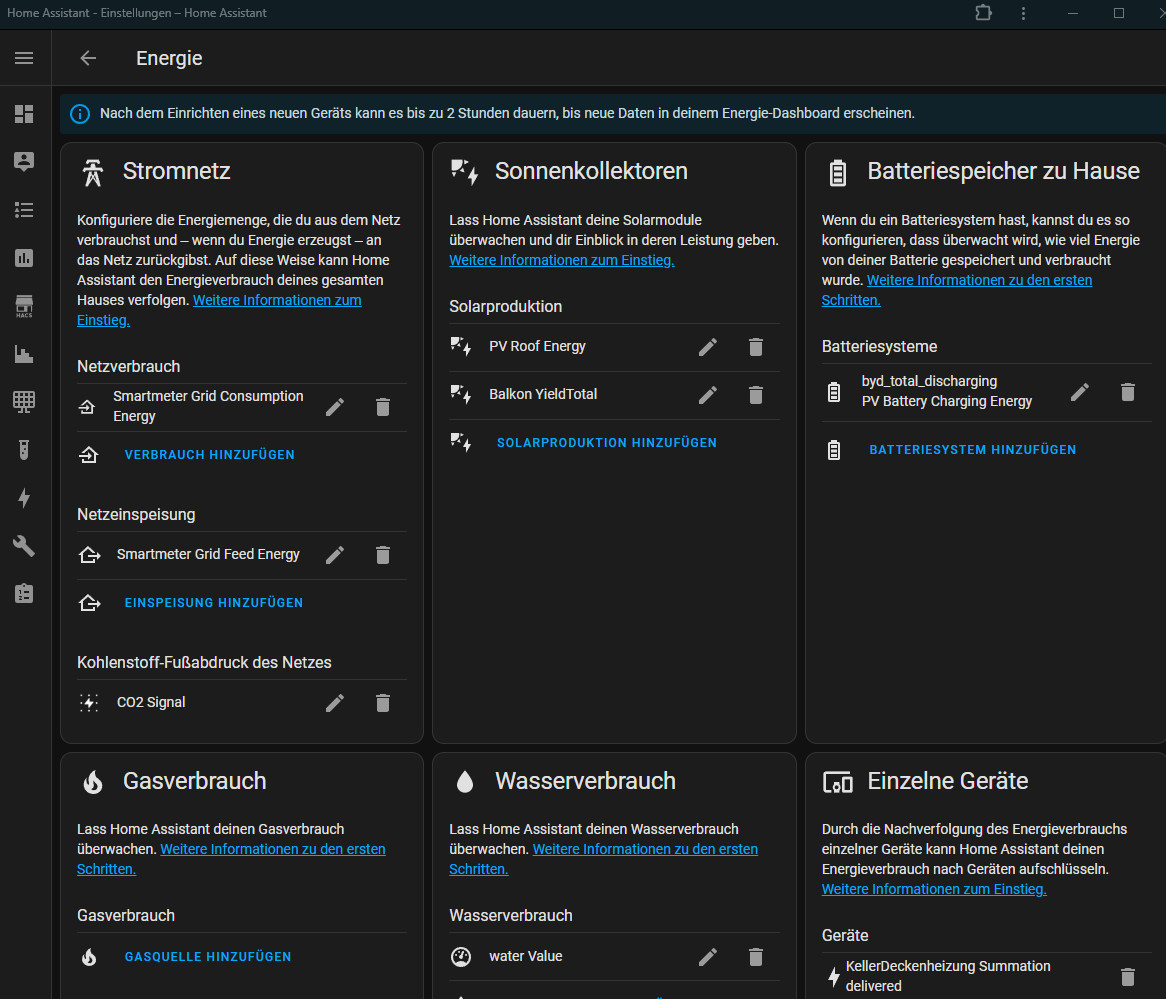

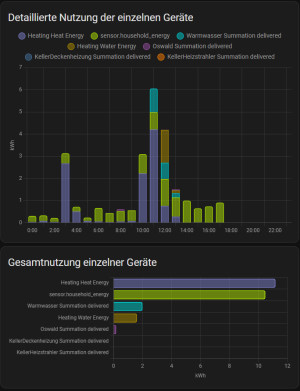

Das Dashboard kann mit Sensoren f├╝r das Stromnetz: Bezug und Einspeisung, mit Details zur Stromerzeugung von einem oder mehrerer Wechselrichter, sowie den Leistungsdaten eines Batteriespeichers bedient werden. Zudem kann der Gasverbrauch, Wasserverbrauch oder Stromverbrauch einzelner Ger├Ąte visualisiert werden.

Soweit so einfach, f├╝r den Einsatz im Energy-Dashboard m├╝ssen die Sensoren aber bestimmte Kriterien erf├╝llen

Sensor-Voraussetzungen

Das Energie-Dashboard kann Sensoren mit der Eigenschaft "state_class: total_increasing" verwenden. Die Leistungsdaten f├╝r den Stromverbrauch, Einspeisung, Sonnenkollektoren, Batteriespeicher oder einzelne Ger├Ąte setzen zudem als Einheit ( unit_of_measurement) Wh oder kWh und die Ger├Ąteklasse (device_class) Energy voraus:

  • state_class: total_increasing
  • unit_of_measurement: Wh oder kWh
  • device_class: energy

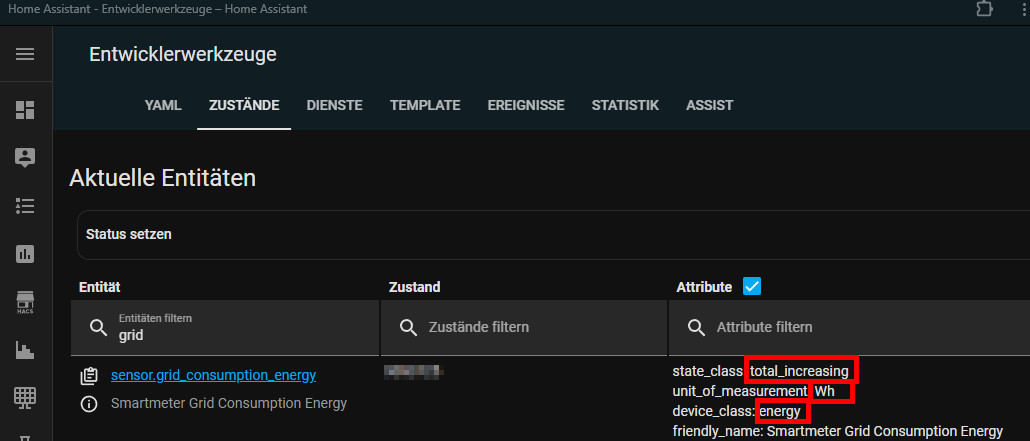

Ein Blick in die Entwicklerwerkzeuge / Zust├Ąnde verr├Ąt uns, ob der Sensor bereit f├╝r die Verwendung im Energie-Dashboard ist:

Details zu den Eigenschaften und den dahinterliegenden Datenbanktabellen, siehe: HA Verlauf: mehr als 10 Tage? Long Time Statistic (LTS)

Der Teufel liegt im Detail

Mein Setup besteht aus einem Smart Meter, einem┬áFronius Gen24 Wechselrichter mit 2 Strings: Ost/West und einer BYD-HVS-Batterie. F├╝r die PV-Panels meines Balkons verwende ich zus├Ątzlich einen Hoymiles Mikrowechselrichter.

Abh├Ąngig davon, wie die Sensoren der jeweiligen Integrationen zur Verf├╝gung stehen, m├╝ssen diese eventuell ├╝ber einen Helfer aufbereitet werden. Als Beispiel bietet die Fronius-Integration f├╝r den Gen24 Wechselrichter einen Gesamtz├Ąhler f├╝r die gesamte produzierte Energie: leider aber inklusive der Energie die von der Batterie abgerufen wird. Somit kann der Energiez├Ąhler des Wechselrichters nicht f├╝r die PV-Leistung der Panels, im Dashboard "Sonnenkollektoren" verwendet werden. Laut der offizielle Home Assistant Dokumentation werden Batteriesysteme nicht unterst├╝tzt:

Fronius Integration: "Batteriesysteme" werden nicht direkt unterstützt.

Die offizielle Home Assistant Dokumentation empfiehlt die Verwendung eines "Riemann Summenintegralsensor" Helfers für die PV-Panels.

Der Summenintergralsensor hat an dieser Stelle einen entscheidenden Nachteil: sollte Home Assistant nicht verf├╝gbar sein - und sei es nur f├╝r ein Upgrade auf eine neuere Version - w├╝rde der Sensor die in der Zwischenzeit angefallene Energie nicht z├Ąhlen. Aus diesem Grund versuche ich den Summenintegralsensor m├Âglichst zu vermeiden und bevorzugt Gesamtz├Ąhler zu verwenden. Im Falle des Fronius Gen24 Wechselrichter liefert dieser ├╝ber Modbus f├╝r jeden MPPT-Tracker auch die gesamt erzeugte PV-Leistung der Panels. Um m├Âglichst einfach auf die Modbus-Werte zuzugreife, kann die HACS-Integration "SunSpec" verwendet werden:┬á

Details zur Modbus-Einrichtung und Sunspec, siehe: Fronius: Daten & Einstellungen ├╝bers Netzwerk (Modbus).

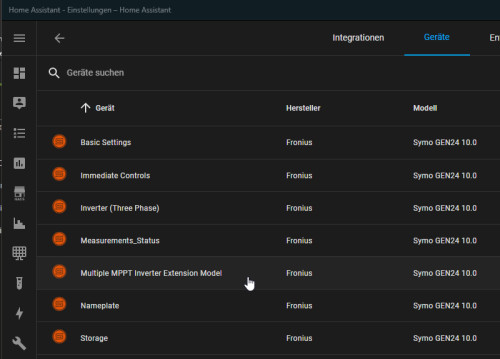

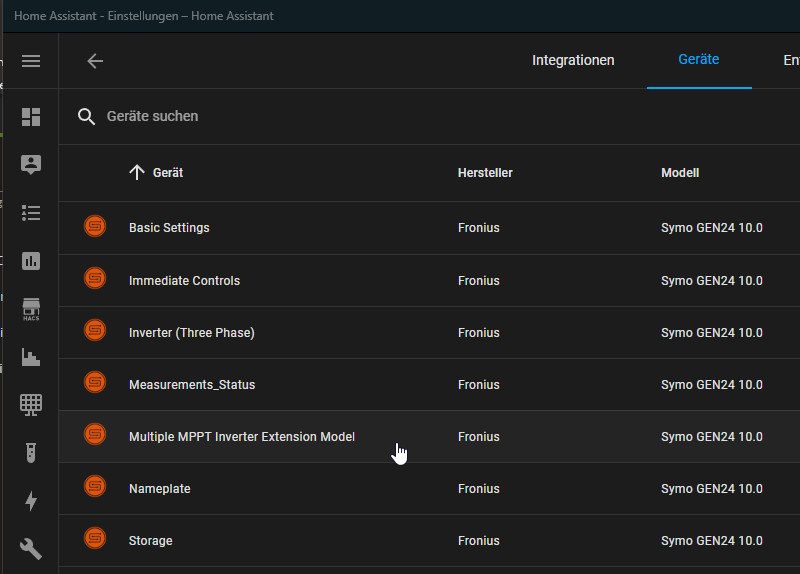

Die f├╝r das Energy-Dashboard relevanten Werte liefert das Ger├Ąt: "Multiple MPPT Inverter Extension Model":┬á

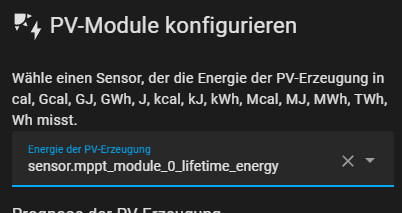

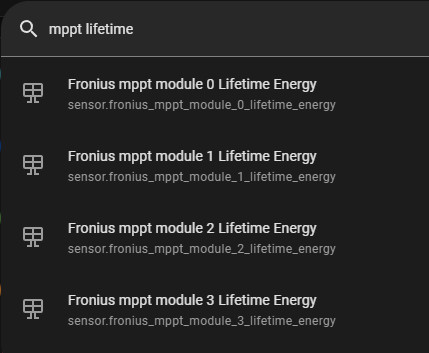

Die Entit├Ąt: Module 0 Lifetime Energy (sonsor.fronius_mppt_module_0_lifetime_energy) spiegelt die gesamte erzeugte Energie von String 1 wider und Module 1 Lifetime Energy die Energie von String 2:

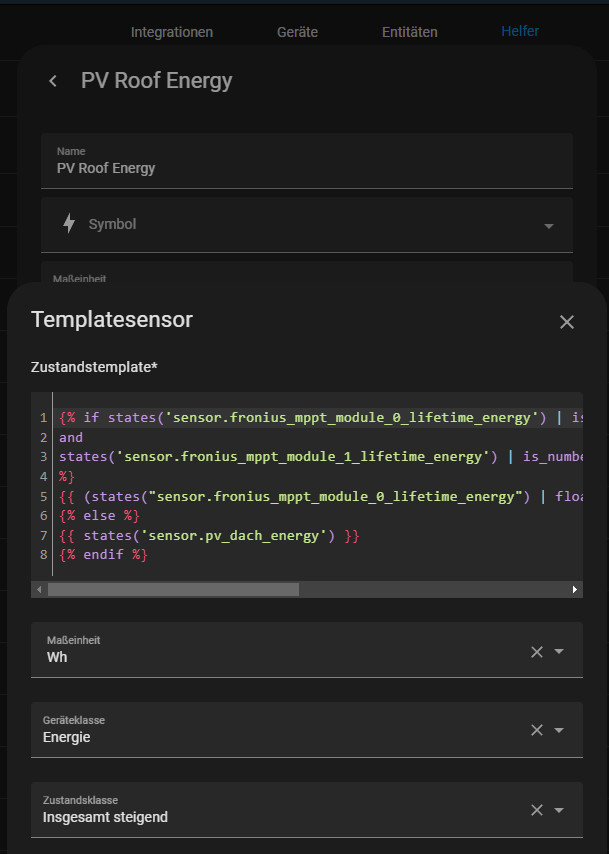

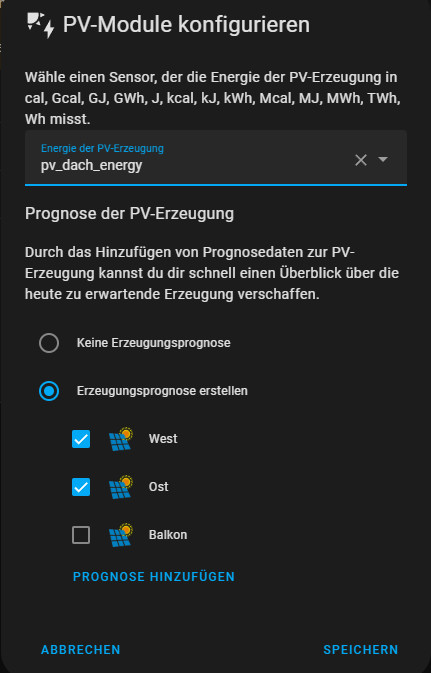

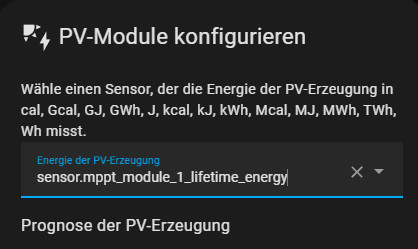

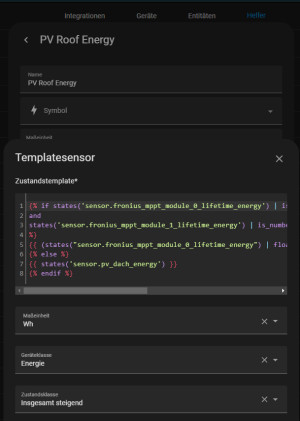

Die Entit├Ąten k├Ânnen entweder direkt und einzeln, oder zusammengefasst ├╝ber einen Helfer ins Dashboard eingebunden werden. Nachdem ich die PV-Panels anfangs ohne Batterie ├╝ber den Gesamtz├Ąhler des Wechselrichters eingebunden habe und die Statistik-Daten weiterf├╝hren wollte, habe ich die beiden MPPT-Werte ├╝ber einen Helfer-Sensor zu einer Entit├Ąt zusammengefasst:┬á

Source-Code f├╝r das Zustandstemplate:

{% if states('sensor.fronius_mppt_module_0_lifetime_energy') | is_number
and
states('sensor.fronius_mppt_module_1_lifetime_energy') | is_number
%}
{{ (states("sensor.fronius_mppt_module_0_lifetime_energy") | float + states("sensor.fronius_mppt_module_1_lifetime_energy") | float)  }}
{% else %}
{{ states('sensor.pv_dach_energy') }}
{% endif %}

Die Pr├╝fung "is_number" stellt sicher, dass der letzte verf├╝gbare Wert verwendet wird, auch wenn die Integration kurz keine Daten liefern sollte: Was f├╝r Module 0 und 1 kein Problem darstellt, sehr wohl aber f├╝r die Werte von Module 2 und 3:

Lifetime f├╝r Module 2 und 3: Batterie laden und entladen:

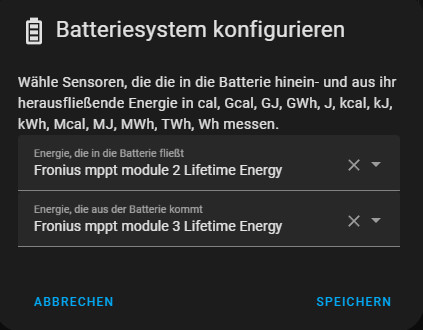

Interessant sind an dieser Stelle auch die beiden MPPT Lifetime-Werte von Module 2 und Module 3:
Module 2 z├Ąhlt die Energie mit der eine angeschlossene Batterie geladen wurde und Module 3 die Energie welche der Batterie gesamt entnommen wurde. Die beiden Werte f├╝r die Batterie haben aber ein Problem: Die Daten sind nicht immer verf├╝gbar und wenn dann abwechselnd. Die Ursache f├╝r das Verhalten d├╝rfte in der Modbus-Umsetzung von Fronius zu finden sein.┬á

Nachdem die MPPT-Entit├Ąt f├╝r das Entladen der Batterie relativ stabil geliefert wird, habe ich einen weiteren Template-Sensor daf├╝r erstellt:

Source-Code f├╝r das Zustandstemplate:

{% if states('sensor.fronius_mppt_module_3_lifetime_energy') | is_number  %}
{{ states("sensor.fronius_mppt_module_3_lifetime_energy") | float / 1000 }}
{% else %}
{{ states('sensor.byd_total_discharging') }}
{% endif %}

Auch hier kommt die Pr├╝fung "is_number" zum Einsatz: hier ist diese essenziell, da damit der zuletzt aufgerufene Wert zur Verf├╝gung steht: zumindest ├╝ber l├Ąnger Phasen hinweg. Sollte der Wert nicht mehr aktualisiert werden, hilft ein Neuladen der kompletten Sunspec-Integration:

An dieser Stelle bin ich mir unsicher, ob eine Integration die nur zeitweise die gew├╝nschten Daten liefert die richtige L├Âsung sein kann. Die Verwendung der MPPT-Tracker-Werte f├╝r die Batterie ist keine sch├Âne Sache, aber es kommt noch unsch├Âner: die Verwendung einer Automatisierung f├╝r das Neustarten der Integration:

Workaround: Watchdog f├╝r das Neu laden der Integration

Der Vorteil des Gesamtz├Ąhlers ist sicherlich, dass Daten die nicht erfasst wurden aufgeholt werden, sollte der Gesamtz├Ąhler wieder mal verf├╝gbar sein. Kombiniert mit einer Automatisierung f├╝r das Neustarten der Integration liefert der Sensor bei mir konstant ab. Hier meine eingesetzte Automatisierung f├╝r das ├ťberwachen der Integration und dessen Neustart im Fehlerfall:┬á

[+]
alias: Sunspec MPPT Watchdog
description: ""
trigger:
  - platform: time_pattern
    hours: /3
    enabled: true
  - platform: state
    entity_id:
      - sensor.fronius_mppt_module_3_lifetime_energy
    to: unavailable
    for:
      hours: 0
      minutes: 30
      seconds: 0
condition:
  - condition: state
    entity_id: sensor.fronius_mppt_module_3_lifetime_energy
    state: unavailable
    enabled: true
action:
  - service: homeassistant.reload_config_entry
    data: {}
    target:
      device_id: ???
mode: single
trace:
  stored_traces: 100

F├╝r den Entladez├Ąhler bevorzuge ich die Sunspec-Integration und f├╝r den Ladez├Ąhler verwende ich dennoch einen Summenintegralsensor, da der Ladez├Ąhler nur sehr selten verf├╝gbar ist. Der Ladez├Ąhler ist aufgrund der Ladeverluste etwas h├Âher als der Entladez├Ąhler, f├╝r die Langzeitstatistik meiner Meinung nach aber nicht ganz so relevant. Nicht ganz so relevant zumal der Entladez├Ąhler einen Aufschluss dar├╝ber gibt, wie viel Energie von der Batterie zur Verf├╝gung gestellt und somit durch den Einsatz der Batterie nicht vom Netz abgerufen werden musste.

Riemann Summenintegralsensor

Als Basis f├╝r den Summenintegralsensor werden die aktuellen Leistungsdaten ben├Âtigt. Die Informationen von der Fronius Integration f├╝r Byd sind hier ziemlich sp├Ąrlich:

Zwar k├Ânnten hier die Leistung mit Strom * Spannung in einem eigenen Template-Sensor berechnet werden, besser ist aber die Verwendung der Fronius SolarNet-Integration.┬á

Die Fronius SolarNet-Integration ist hier etwas gespr├Ąchiger, besitzt aber - wie bereits erw├Ąhnt - auch keinen Gesamtz├Ąhler, aber zumindest die Leistung von der Batterie: "SolarNet Leistung von der Batterie":

Der Wert f├╝r SolarNet Leistung von der Batterie spiegelt die Lade und Entladeleistung wider. Positive Werte entsprechen der Entladeleistung, negative Werte der Ladeleistung. F├╝r die Verwendung im Energie-Dashboard ben├Âtigen wir an dieser Stelle zwei unterschiedliche Z├Ąhler, daher habe f├╝r den Ladez├Ąhler ein eigenes Template erstellt, welches nur die Negativen Werte verwendet:┬á

Template-Sensor: "sensor.byd_charging"

{{ 0 - states('sensor.solarnet_leistung_von_der_batterie') | float if states('sensor.solarnet_leistung_von_der_batterie') | float < 0 else 0 }}

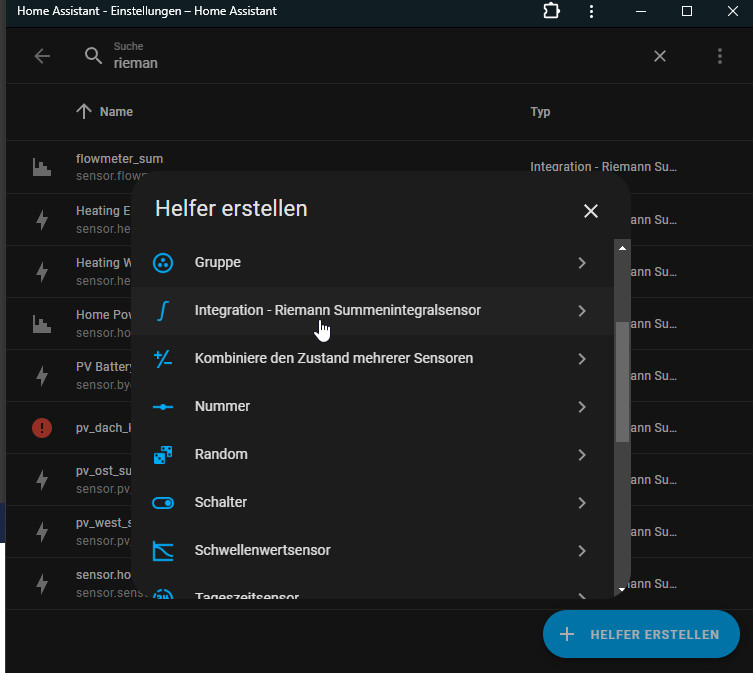

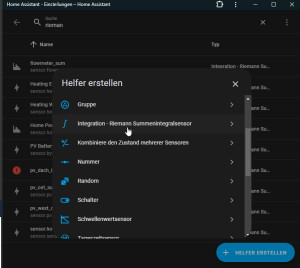

Um aus den Daten des Leistungsz├Ąhlers einen Energiez├Ąhler zu erstellen, kann ein "Riemann Summenintegralsensor - Helfer" verwendet werden:

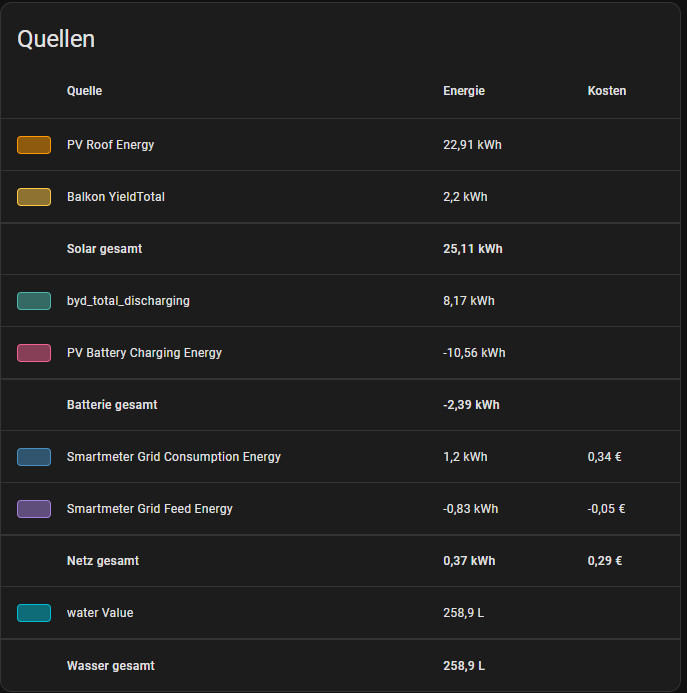

Quellen

Fazit

Das Home Assistant Energy-Dashboard ist gro├čartig, zumal mit sehr wenig Aufwand alle relevanten Daten f├╝r den Energieverbrauch und der Energieerzeugung aufbereitet werden k├Ânnen. Im Vergleich zur Weboberfl├Ąche bestimmter Wechselrichterhersteller unterst├╝tzt Home Assistant unterschiedlichste Hersteller und zudem die M├Âglichkeit die Leistungsdaten verschiedenster Verbraucher auszuwerten.
