DIY PVR-Receiver: Docker DVB-S/C Server
Das Fernsehen hat sich in den letzten Jahren drastisch gewandelt. Mit dem Aufkommen von Streaming-Diensten tritt der klassische TV-Empfang zunehmend in den Hintergrund. Dennoch wollte ich auf das bewährte Fernsehen nicht verzichten, war aber gezwungen meine zentrale Fernsehlösung zu überdenken, da meine Dreambox den Dienst verweigerte.
Zentraler TV-Tuner / (PVR)-Server über WLAN für alle Fernseher.

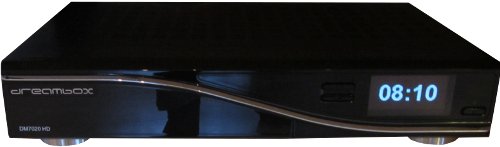

Lange Zeit hatte ich als Ergänzung für meinen TV einen PVR:Festplattenreceiver, konkret eine Dreambox DM7020HD mit 2 DVB-C-Tunern im Einsatz. Ursprünglich für das automatische Aufnehmen bestimmter Sendungen, damit ich die Werbung überspringen kann, später um rein über WLAN ohne Netzwerk oder Koax-Kabel mit einem FireTV-Stick live fernsehen zu können und die aufgenommenen Sendungen als Stream zu konsumieren: zentral rein über LAN / WLAN für alle Fernseher im Haus. Leider hat die Dreambox nach mehr als 10 Jahren den Geist aufgegeben. Bei der Suche nach einem Ersatz ist mir bewusst geworden, dass neue Geräte mit einem ähnlichen Funktionsumfang wie die Dreambox Mangelware sind. Scheint so als wäre der Markt für Festplattenreceiver in den letzten 10 Jahren dank diverser Streaming-Dienste massiv geschrumpft. Nicht gewillt für eine 7 Jahre alte Hardware mehrere Hundert Euro zu zahlen oder ein Abo für einen IP-Streaming-Dienst abzuschließen, kam mir die Idee meinen bestehenden Mini-Server, einen Beelink 5560U, einfach mit entsprechenden DVB-Tunern auszustatten:
Als Betriebssystem habe ich Ubuntu und Docker installiert, wodurch der Server auch andere Dienste, wie beispielsweise meine Haussteuerung, betreiben kann. Der Beelink 5560U benötigt sehr wenig Strom und ist performant genug um auch noch den PVR-Dienst zu übernehmen. Dies ermöglichte mir den ersatzlosen Abbau der Dreambox, also ein Gerät weniger mit Standby-Stromverbrauch.
Vorhandener Docker Mini-Server ersetzt PVR-Festplatten-Receiver
Nicht nur die Receiver, auch die verfügbare Software sind meist schon etwas länger auf dem Markt und so besitzt der weit verbreitete und kostenlose Service Tvheadend zwar einen genialen Funktionsumfang, dafür aber eine nicht unbedingt zeitgemäße Benutzeroberfläche. Einmal eingerichtet findet der Zugriff ohnehin über einen entsprechenden Client, wie z.B Kodi statt, wodurch sich der direkte Zugriff auf die Benutzeroberfläche von Tvheadend zumindest bei mir voraussichtlich in Grenzen hält. Der Vorteil von TVHeadend im Vergleich zu anderen Services ist das einfache direkte Transcodieren der Aufnahmen in ein anderes Format und die mögliche Unterstützung von OSCAM, um verschlüsselte Sender zu dekodieren.
Software: TVHeadend - Versionen: "latest" nicht immer ausreichend getestet?
Zwar wird TVHeadend noch aktiv weiterentwickelt, mittlerweile aber lediglich als sogenanntes Rolling Release. Jede Änderung fließt in GitHub direkt in "latest" ein, was zur Folge hat, dass bestimmte Änderungen eventuell weniger getestet werden? Zumindest hatte ich mehrfach das Problem, dass nach einem Containerupdate essenzielle Funktionen, wie das Transkodieren von Aufnahmen nur teilweise oder nicht mehr funktionierte, der Ton nicht mehr synchron war oder das Bild einfach dunkel blieb. Einige der Updateprobleme waren dabei einer Änderung an der Konfiguration geschuldet, was durch einen erneuten Aufbau der Einstellungen behoben werden konnte. Aus diesem Grund verwende ich hier nicht "latest" für die in dem Artikel verwendeten Docker-Container, sondern eine Version, die ich bereits länger ohne Problem im Einsatz habe. Sollte ich diese ändern, werde ich neue Versionen nach erfolgreichem Test in diesem Artikel einfliesen lassen.
Hardware USB problematisch? Tuner: DVB-C (USB)
Für den DVB-C TV-Empfang hatte ich folgenden USB-Stick im Einsatz:
Wer bereits ein Docker-Setup am Laufen hat, muss sich um die Abhängigkeiten zu anderen Softwarepaketen keine Gedanken machen. Der PVR-Dienst und dessen Container können einfach im Terminal mit "docker run" gestartet werden: Docker Basics
Ein Container ist eine vom Betriebssystem (OS) unabhängige isolierte Umgebung:
Beim ersten Start eines Containers, lädt Docker selbstständig alle notwendigen Quellen
aus dem Internet.
Docker kann unter Windows, macOS oder einer Linux-Distribution installiert werden,
siehe auch: Docker
docker run -d \
--name=tvheadend \
-e PUID=1000 \
-e PGID=1000 \
-e TZ=Europe/Berlin \
-e RUN_OPTS= `#optional` \
-p 9981:9981 \
-p 9982:9982 \
-v /path/to/tvheadend/data:/config \
-v /path/to/recordings:/recordings \
--device /dev/dri:/dev/dri `#optional GPU-Passthrough` \
--device /dev/dvb:/dev/dvb `#optional USB DVB-Adapter` \
--restart unless-stopped \
linuxserver/tvheadend:version-da9fa603Der DVB-C USB Stick (Tuner) wird mit --device in den Container gemappt.
Nach dem Start, kann Tvheadend im Browser über die IP-Adresse des Docker-Servers und Port 9981 aufgerufen werden:
Beim Einrichten hatte ich das Problem, dass keine Kanäle gefunden wurden. Erst nachdem ich am Host-Betriebssystem das Paket "linux-firmware-haupauge" hinzugefügt habe, hat auch der Sendersuchlauf funktioniert, daher an dieser Stelle die verwendeten Befehle für das Host-Betriebssystem, in meinem Fall Ubuntu:
sudo add-apt-repository ppa:b-rad/kernel+mediatree+hauppauge
sudo apt-get install linux-firmware-hauppaugeAufgrund der positiven Erfahrung mit dem Haupauge DVB-C Adapter, wollte ich für ein DVB-S-Setup den Hauppauge WinTV Nova S2 USB-Stick einsetzen. Als Hardware-Version hatte ich Rev. BBH9 bekommen, welche laut der Herstellerseite - Stand Oktober 2025 - nicht unterstützt wird: unterstützt werden nur die Versionen: Rev B6H9, oder älter.
Nicht unterstützt: WinTV-NOVA-S2: B6H9:
Mit den folgenden Befehlen konnte ich den USB-Stick dann dennoch aktivieren:
cd /lib/firmware/
sudo wget https://hauppauge.s3.us-east-1.amazonaws.com/linux/dvb-demod-m88ds3103c.fw
sudo apt install linux-mediatree
Für bestimmte Kanäle konnte ich den Stick dann auch verwenden, leider aber nicht für alle: bestimmte Muxes wurden nicht gefunden und bei Verwendung eines vorhandenen Mux eines anderen TV-Adapters, konnte der WinTV-NOVA-S2 bei mir dennoch bestimmte Kanäle einfach nicht tunen.

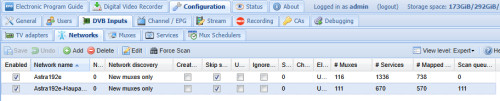

Hier als Vergleich: Mit Network Astra192e hat wurden nach einem "Force Scan" 1336 Services gefunden, mit dem Haupauge-Tuner (Astra192e-Haupauge) funktionieren nur 670 Services.
USB DVB-Adapter erfordern einen Treiber im Host-Betriebssystem, was die Einrichtung erschweren oder mitunter unmöglich machen kann. Die Unterstützung der Hardware und Treiber bei zukünftigen Betriebssystemupdates ist zudem auch nicht garantiert.
Tuner: DVB-S USB vs. SAT>IP
Gestartet mit DVB-C, habe ich mein Setup mittlerweile auf DVB-S umgebaut, primär um mir die Gebühren des Kabel-TV Anbieters zu sparen. Als Hardware verwende ich jetzt eine SAT-Schüssel und für TVHeadend einen SAT>IP-Server. SAT>IP ist in Hinblick auf die notwendigen Treiber völlig unproblematisch, da die Treiber intern im SAT>IP-Server geladen werden: Für TVHeadend wird lediglich eine Netzwerkverwbindung zum SAT>IP-Server benötigt.
Der Digibit Twin SAT>IP-Server ermöglicht einen sehr stabilen Betrieb und eine einfachere Installation, da der Server in der Nähe der SAT-Schüssel platziert und von dort mit einem Netzwerkkabel mit dem TVHeadend-Server verbunden werden kann. Einziger kleiner Nachteil: der Digibit Twin hat bei mir gemessene 3 Watt Standby Verbrauch, auch wenn kein Tuner aktiv ist, obwohl in den Technischen Daten < 0,3 Watt angegeben ist. Mit einem aktiven Tuner liegt der Verbrauch bei ca. 6 Watt und mit 2 Tunern bei ca.7,5 Watt.
Inbetriebnahme SAT>IP Digibit Twin

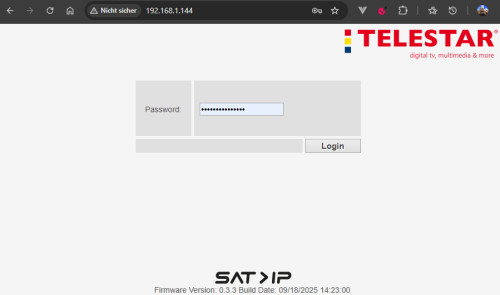

Nach dem Anschließen ans Netzwerk, holt sich der Digibit Twin eine IP-Adresse vom DHCP. Eingegeben im Browser meldet sich der SAT>IP-Server mit einem Passwort-Dialog:
Das Standard-Passwort des TELESTAR Digibit Twin ist "admin".

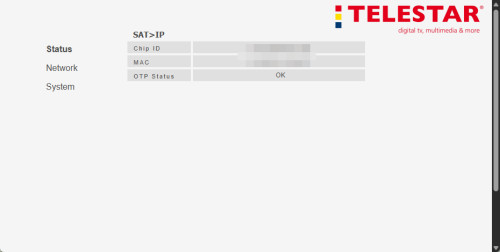

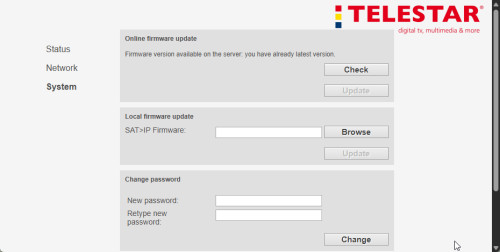

Nach dem Anmelden gibt es genau 3 Menüpunkte: Status, Network und System:

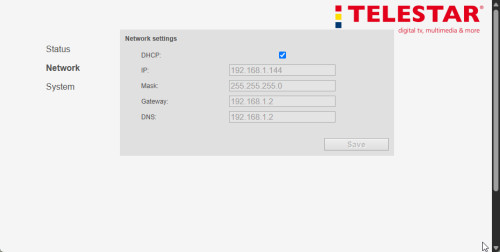

Die Einstellungen beschränken sich also auf die IP-Adresse, das Ändern des Passworts für den Zugriff und der Möglichkeit neue Firmwareversionen einzuspielen.
Der Digibit Twin hat sich in TVHeadend erst gemeldet (Konfiguration / DVB Inputs / TV Adapters), nachdem ich in Docker den Pfad zur description.xml des SAT>IP-Servers unter RUN_OPTS angegeben habe:
docker run -d \
--name=tvheadend \
-e PUID=1000 \
-e PGID=1000 \
-e TZ=Europe/Berlin \
-e RUN_OPTS= --satip_xml http://192.168.1.144:38400/description.xml
--network host \
-v /path/to/tvheadend/data:/config \
-v /path/to/recordings:/recordings \
--restart unless-stopped \
linuxserver/tvheadend:version-da9fa603Zudem musste ich den Network-Mode auf "host" ändern, damit die Kommunikation zu der für SAT>IP notwendigen Port-Range ohne Einschränkung funktioniert.
Irdeto? Smartcard-Reader-Einbindung – Eine technische Machbarkeitsstudie
Wichtiger rechtlicher Hinweis
Dieser Beitrag dient ausschließlich der technischen Dokumentation und der Information über die Funktionsweise.
Die Verwendung von alternativer Hard- oder Software zur Entschlüsselung von Pay-TV- oder Grundverschlüsselungssignalen (wie jenen des ORF) ist in Österreich nur mit den vom Programmanbieter autorisierten Mitteln (z.B. ORF CI+ Modul und registrierte Smartcard) gestattet.
Der Autor distanziert sich ausdrücklich von jeglicher illegalen Nutzung der hier beschriebenen technischen Informationen und übernimmt keine Haftung für Schäden oder Rechtsverstöße, die aus der unsachgemäßen oder unbefugten Anwendung resultieren.
Oscam - EasyMouse
In einer Testumgebung könnte ein Smartcard-Readers über Dienste wie OSCAM, technische Signale von Smartcards auslesen und in ein Backend-System wie TVHeadend einbinden. Die folgende Dokumentation beschreibt die notwendigen technischen Schritte:
Hardware-Setup:

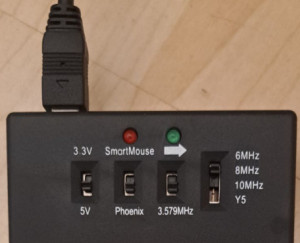

Die EasyMouse meldet sich in diesem Setup am Mini-PC als /dev/ttyUSB0. Die Hardware-Einstellungen am Kartenleser sind typischerweise auf die Anforderungen der Smartcard und des Chipsatzes eingestellt (hier beispielhaft für Smartmouse 2): 5V, Phoenix, 3,579MHz.
Hardware-Beispiel:
Docker Compose Konfiguration (Beispiel)
Das folgende Beispiel zeigt die Integration des Kartenlesers in den oscam-Container und die Verknüpfung mit tvheadend:
services:
tvheadend:
image: linuxserver/tvheadend:version-da9fa603
container_name: tvheadend
environment:
- PUID=1000
- PGID=1000
- TZ=Europe/Berlin
- RUN_OPTS= --satip_xml http://192.168.1.144:38400/description.xml #optional für digibit twin
volumes:
- ./data:/config
- /mnt/store/daten/recordings:/recordings
- ./TVHadmin-JS:/usr/share/tvheadend/src/webui/static/TVHadmin-JS
network_mode: host
devices:
- /dev/dri:/dev/dri #optional Grafikkarte GPU
- /dev/dvb:/dev/dvb #optional für usb-dvb (z.B. Haupauge)
restart: always
oscam:
image: lscr.io/linuxserver/oscam:latest
container_name: oscam
group_add:
- dialout
environment:
- PUID=1000
- PGID=1000
- TZ=Etc/UTC
volumes:
- ./oscam:/config
ports:
- 8888:8888
- 6666:6666
devices:
- /dev/ttyUSB0:/dev/ttyUSB0
restart: unless-stoppedOSCAM-Konfiguration (Auszug)
Die folgenden Konfigurationsdateien zeigen die notwendigen technischen Parameter, um die Smartcard auszulesen und den Dienst für TVHeadend bereitzustellen.
Files: oscam.conf
[global]
logfile = stdout
[dvbapi]
enabled = 1
au = 1
pmt_mode = 1
request_mode = 1
listen_port = 6666
user = tvh
boxtype = pc
[webif]
httpport = 8888
httpuser = admin
httppwd = [SICHERES PASSWORT]
httpallowed = 127.0.0.1,172.16.0.0-172.31.255.255,192.168.0.0-192.168.255.255,10.0.0.0-10.255.255.255,255.255.255.255oscam.user
[account]
user = tvh
au = 1
group = 1oscam.server
[reader]
label = mouseReader
protocol = mouse
device = /dev/ttyUSB0
caid = 0650
boxkey = [WICHTIG: TECHNISCHER PARAMETER ZUR KARTEN-KOMPATIBILITÄT]
rsakey = [WICHTIG: TECHNISCHER PARAMETER ZUR VERSCHLÜSSELUNG]
detect = cd
group = 1
emmcache = 1,3,2,0HINWEIS: Die für den Irdeto-Modus notwendigen technischen Parameter boxkey und rsakey dienen der Kompatibilität und Entschlüsselung und können an dieser Stelle aus rechtlichen Gründen nicht veröffentlicht werden.

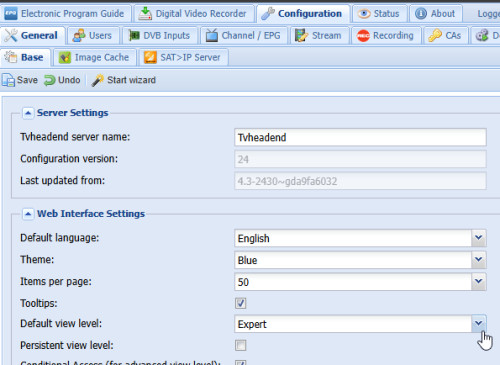

In TVHeadend wird zunächst in den Einstellungen als Default view level: Expert benötigt:

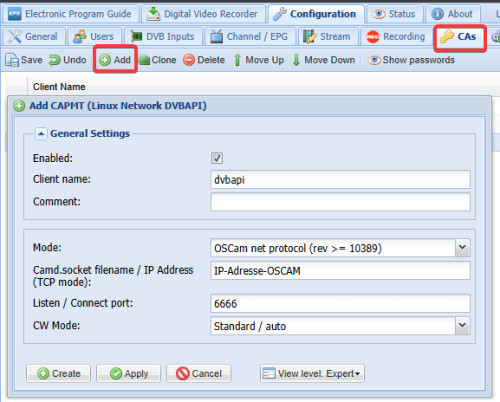

OSCAM kann wie folgt angebunden werden:
Hier ein paar Screenshots meiner Einstellungen in TVheadend: DVB-C
Zunächst habe ich unter Konfiguration / DVB-Inputs / Netzwerk ein Netzwerk angelegt:
Das Netzwerk kann dann den angeschlossenen TV-Adaptern, in meinem Fall den beiden Adaptern des Hauppauge WinTV-dualHD TV-Stick zugewiesen und nach Kanälen gesucht werden:
Die TV-Kanäle sollten nach einiger Zeit unter "Services" auftauchen.
Kanalsuche DVB-S: TV Adapter, Netzwerk

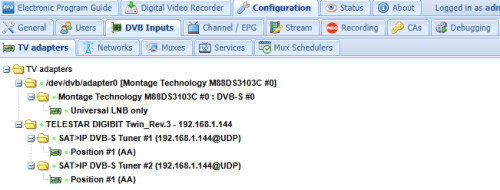

Voraussetzung für den Betrieb ist natürlich, dass sich die TV-Adapter in TVHeadend melden:
Für den Sendersuchlauf wird ein Netzwerk benötigt, hier für Astra 19.2E:
Das Netzwerk muss dann noch mindestens einem TV-Adapter zugewiesen werden:

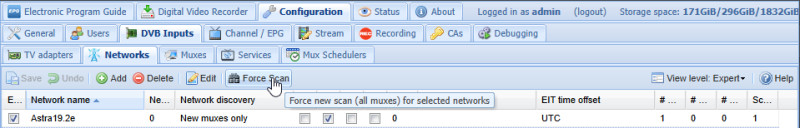

Force Scan startet die Suche nach Muxes und fügt die gefundenen Sender als Services hinzu:
Direktes transkodieren nach H.265 (HEVC)
Wer einen halbwegs performanten Mini-PC einsetzt, kann die Aufnahmen on the fly als H.264 oder noch besser mit H.265 transkodieren, wodurch diese sehr wenig Speicher benötigen und dennoch eine sehr gute Qualität aufweisen. Für HD-Qualität wird der Stream mit H.265 von etwa 10 kB/s auf 2,5 kB/s reduziert. Dabei erreicht die CPU meines Mini-PCs pro Stream eine Auslastung von etwa 25%, beim Einsatz von bis zu 3 Tunern: kein Problem.
Als Container habe ich "MPEG-TS/av-lib" verwendet, da ansonsten das Wechseln zu einem anderen Zeitpunkt (Skip) nur sehr verzögert funktioniert. "Hardware acceleration" habe ich deaktiviert, da ich festgestellt habe, dass die Aufnahmen dadurch eine besser Qualität aufweisen. Der Ursache bin ich bis jetzt noch nicht auf den Grund gegangen.
Da der Mini-PC 32GB-Ram besitzt, habe ich die Timeshift auf "Nur RAM" geändert, um die SSD-Festplatte zu schonen.
Aufnahmeprofil: meine Anpassungen
Im Aufnahmeprofil kann das vorab angelegte Streamprofil verwendet werden:
Die Einstellungen "Benutze EPG Laufend Status" führt bei bestimmten Kanälen dazu, dass die Aufnahmen abgeschnitten werden. Die Einstellung kann pro Kanal deaktiviert werden, wodurch der "Vor-Aufnahme-Polster" und "Nach-Aufnahme-Polster" des Aufnahme-Porfils verwendet wird:
Für bestimmte "Auto-Aufnahmen" habe ich dann jeweils die Dublettenbehandlung und DVR Datei Speicherzeit angepasst:
Falsche Tonspur: z.B. akustische Bildbeschreibung
Nach dem Umstieg von DVB-C auf DVB-S hat sich bei bestimmten Fernsehsendern eine andere Tonspur als Standard eingeschlichen: Bestimmte Sendungen waren dadurch per Default auf Original Englisch, oder mit einer akustischen Bildbeschreibung versehen. Das Verhalten kann einfach mit einem "Stream Filter" angepasst werden:

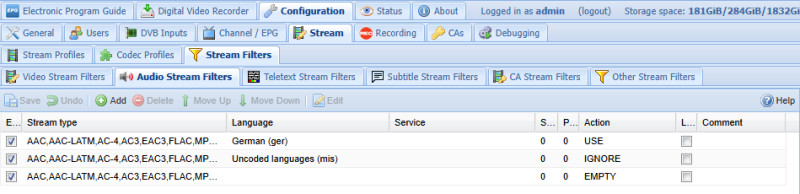

Mit IGNORE können bestimmte Audio-Streams ignoriert werden. Mit Action: "EMPTY" kann der Audiostream dennoch verwendet werden, wenn kein anderer Stream verfügbar ist. Folgendes Beispiel:
Sprache German (ger) soll verwendet werden: USE, "mis" soll nicht verwendet werden: IGNORE.
Der letzte Filter: EMPTY ist ein Fallback, falls aufgrund der ersten beiden Filter kein Audio Stream vorhanden sein sollte: z.B. ein Stream der nicht "ger" ist. ("mis" wäre im Fallback dann auch möglich: Der Filter für "mis" müsste demnach nicht sein ..)
Älteste Aufnahmen zuerst löschen
TV-Headend stoppt die Aufnahmen, wenn die Limits im Aufnahmeprofil überschritten wurden: "Verwalte freien Speicher in MiB" und "Verwalte genutzten Speicher in MiB".
Damit die ältesten Aufnahmen gelöscht werden und um neue aufnehmen zu können, habe ich am Host-Betriebssystem ein kleines Bash-Script am Laufen:
#!/bin/bash
RECORDINGS_DIR="/mnt/store/daten/recordings"
STORE_MOUNT="/mnt/store"
MIN_FREE_GB=60
MAX_USED_GB=300
get_free_gb() {
df -BG --output=avail "$STORE_MOUNT" | tail -1 | tr -dc '0-9'
}
get_used_gb() {
du -sBG "$RECORDINGS_DIR" | awk '{print $1}' | tr -dc '0-9'
}
while true; do
free_gb=$(get_free_gb)
used_gb=$(get_used_gb)
if [[ $free_gb -ge $MIN_FREE_GB && $used_gb -le $MAX_USED_GB ]]; then
break
fi
# Find the oldest file (null-terminated)
oldest_file=$(find "$RECORDINGS_DIR" -type f -printf '%T@ %p\0' | sort -z -n | head -zn 1 | cut -z -d' ' -f2-)
if [[ -z "$oldest_file" ]]; then
echo "No more files to delete."
break
fi
# Remove the file safely
printf 'Deleting %s to free up space...\n' "$oldest_file"
rm -f -- "$oldest_file"
doneDas Script überwacht den Aufnahmeordner, in meinem Fall: /mnt/store/daten/recordings und den freien Speicherplatz von /mnt/store und löschte alte Aufnahmen, wenn weniger als 60GB frei ist, oder die Aufnahmen mehr als 200GB in Anspruch nehmen.
Über einen Eintrag in Cron (sudo crontab -e) werden die Aufnahmen täglich bereinigt:
3 3 * * * sudo /scripts/cleanup-recordings.sh > /dev/null 2>&1Zugriff von Unterwegs über das Internet: Sicher und ohne VPN
Um bestimmte Sendungen von unterwegs programmieren zu können oder Sendungen live auf das Smartphone zu streamen, habe ich den Standardbenutzer in Tvheadend mit einem Benutzernamen und Passwort versehen. Ein zusätzlicher DNS-Eintrag im Internet und das bestehende Port-Forwarding inklusive Reverse-Proxy ermöglicht mir den Zugriff über das Internet, ganz ohne VPN, siehe: sichere https Verbindung: Traefik Reverse Proxy + Let´s Encrypt
Hier meine verwendete Docker-Compose-Konfig:
/conf/tvheadend.yml -Datei Remote-Zugriff
http:
routers:
tvh:
entrypoints: "websecure"
service: "tvh@file"
rule: "Host(`tv.domain.tld`)"
tls:
certresolver: "myresolver"
services:
tvh:
loadbalancer:
servers:
- url: "http://192.168.1.5:9981"Einbinden über:
version: "3.3"
services:
traefik:
image: "traefik"
container_name: "traefik"
command:
...
- "--providers.file.directory=/etc/traefik/conf"
...
volumes:
...
- "./conf:/etc/traefik/conf"Client-Zugriff: Fernseher und mobile Geräte
Für den Zugriff im lokalen Netzwerk nutze ich in den Fernsehern jeweils einen FireTV-Sticks. Zudem gibt es Kodi auch als Android-App, wodurch das Handy oder Tablet zum Fernseher wird. Die Android-App stürzt bei mir beim Starten immer wieder mal ab. Wenn die App nicht mehr startet, hilft das Löschen des Cache in den App-Settings.

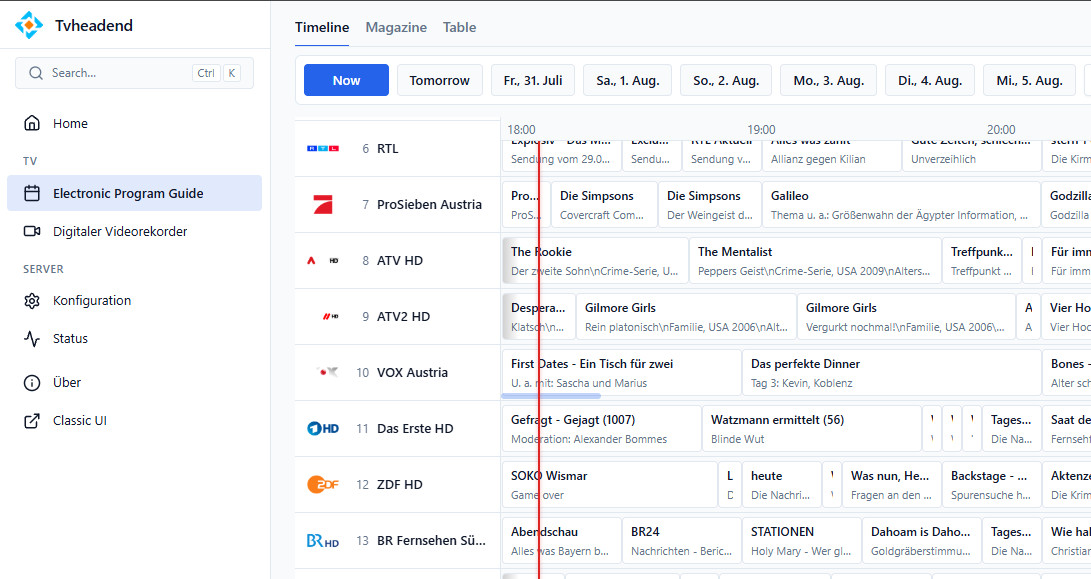

Über das Internet greife ich derzeit über die Weboberfläche von Tvheadend zu. Da die Weboberfläche nicht für mobile Geräte optimiert ist, teste ich gerade TVHadmin-JS und parallel Jellyfin mit TVHeadend-Plugin.
Fazit
Der Umstieg von einem klassischen PVR-Festplatten-Receiver auf ein Mini-Server Setup mit Docker und DVB-Tunern hat sich als praktikable Lösung erwiesen. Ein Mini-PC wir der Beelink 5560U und Tvheadend unter Docker bietet eine solide Grundlage für TV-Empfang und Streaming für mehrere TV-Geräte: ganz ohne Koax-Kabel: rein über Ethernet oder WLAN. Das Setup ermöglicht das direkte transkodieren der Aufnahmen nach H265 und den Zugriff über das Internet.
