HMS-2000-4T: MPPT-Bereich 16~60V falsch angegeben?
Speziell, aber nicht nur bei geringen Leistungen hadert der MPP-Tracker des HMS-2000-4T mit der richtigen Spannungseinstellung. Spoiler: Der Hoymiles-Support war nach unzähligen Tickets über 10 Monate lang nicht gewillt das Problem ernst zu nehmen, daher habe ich das Fehlverhalten mit einem ESP32-Mikrocontroller entschärft. Update September 2025: Hoymiles hat das Problem bestätigt und arbeitet an einer neuen Firmware welche das Problem angeblich beheben soll. Die Firmware soll in den nächsten Monaten verfügbar sein: Es bleibt spannend.
Bei einer Leerlaufspannung unter 25V versucht der Wechselrichter erst gar nicht einen Strom zu erzeugen

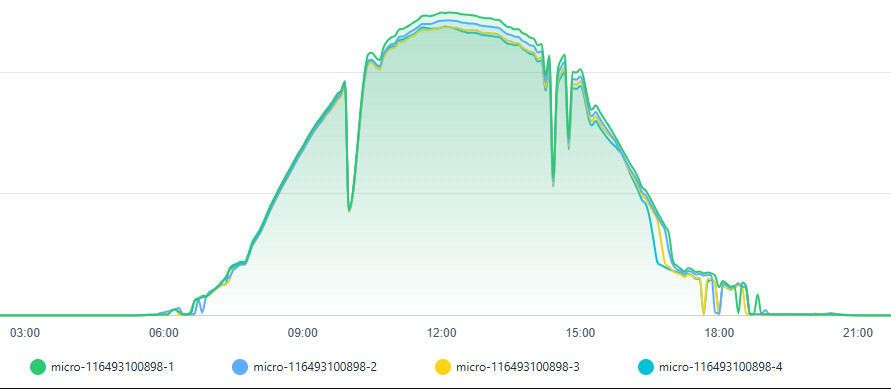

Morgens und Abends und gelegentlich an sehr heißen Tagen erzeugt der HMS-2000-4T bei mir keinen Strom. Die PV-Panele sind alle exakt im gleichen Winkel angebracht und haben keine Verschattung. In folgendem Beispiel fällt die Leistung Abends nach 18:00 abrupt ab:

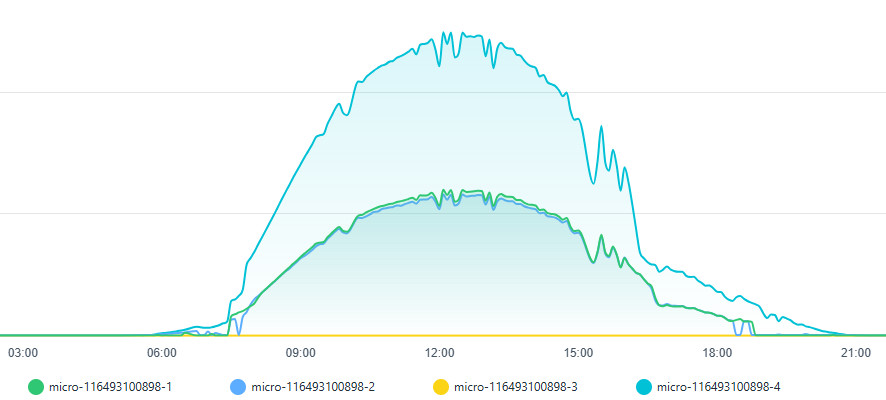

Um das Problem etwas auszutesten, habe ich das PV-Panel an Kanal 3 getrennt und in Serie zu Kanal 4 gehängt, damit sich auf Kanal 4 die Spannung verdoppelt, was das Problem sehr veranschaulicht, hier ein Tag mit einer ähnlichen Sonneneinstrahlung:

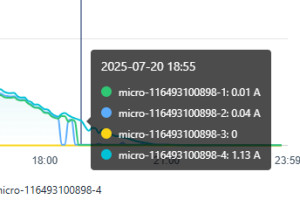

Während für die beiden Panels auf Kanal 3 und 4 noch ein Strom von 1,13A fließt, hat der Wechselrichter die beiden Panels auf Kanal 1 und 2 bereits deaktiviert:
Die Panele 1 und 2 besitzen zu diesem Zeitpunkt eine Leerlaufspannung von 24,2 V. Würde der Wechselrichter den MPP auf 21 V setzen (die Hälfte von Kanal4: 42V), könnten pro Kanal 24Watt erzeugt werden (Der Strom in einer Serienschaltung bleibt bekanntlich gleich). Für 4 Kanäle und jeweils ein Panel auf einem Kanal würden zu diesem Zeitpunkt demnach 96Watt nicht erzeugt werden.
MPPT ab 16V: Bei meinem Gerät nicht!
Der MPPT-Bereich des Wechselrichters liegt, laut Datenblatt bei 16-60V, dennoch beginnt der Wechselrichter erst ab einer Leerlaufspannung von 25V mit der Erzeugung:
24,5V sind zu wenig: Kanal 1 und 2 erzeugen keinen Strom:
Hier auch noch das Verhalten an einem heißen wolkenlosen Tag: Zuerst setzt Kanal 4 immer wieder aus, dann liefert Kanal 3 über längere Zeit nur etwas über 2 Watt:
Beim Versuch beide in Serie geschalteten Module parallel auf den Wechselrichter auf zwei Kanäle zu schalten - damit sich der Strom aufteilt - kommt der MPP-Tracker auch nicht zurecht: Bei dieser Variante beeinflussen sich die beiden Kanäle offensichtlich:
Da ich den Wechselrichter auf 2kW angemeldet habe, kann ich aktuell nicht auf ein Modell eines anderen Hersteller wechseln: Neuzulassungen für 2KW Mikrowechselrichter sind in Österreich abgelaufen. Nach diversen Tickets beim Hoymiles-Support rechne ich nach 10 Monaten nicht mehr mit einer Lösung:
ESP32 und Relais: das kann nicht die Lösung sein, oder doch?
Die Idee ist mir zwar schon relativ früh gekommen, ich wollte diesen Weg dennoch lange nicht bestreiten. Irgendwann hatte ich vom Hoymiles-Support die Schnauze voll und mir aus Verzweiflung einen ESP32-Mikrocontroller mit integrierten-Relais bestellt.
Die Idee ist, dass der Mikrocontroller bei wenig Sonnenschein eine serielle Schaltung verwendet und ab einer bestimmten Leistung die Module einzeln auf die 4 Kanäle klemmt.

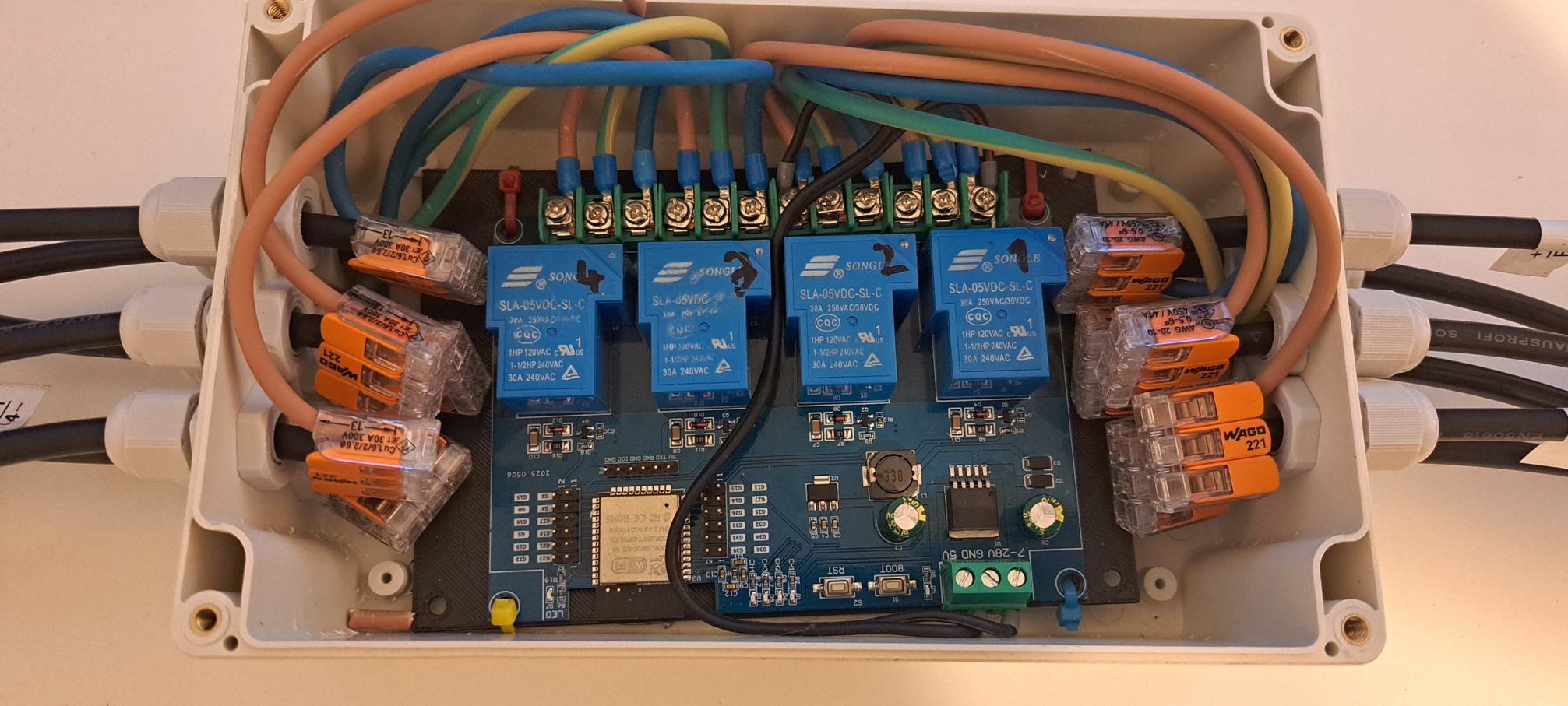

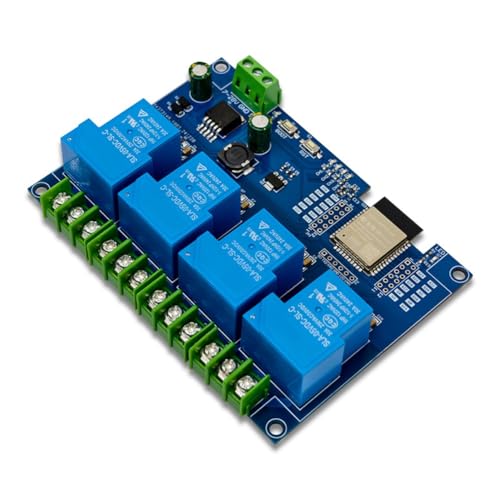

Zunächst habe ich mir einen ESP32 mit 4 integrierten 30A Relais bestellt und diesen getestet:

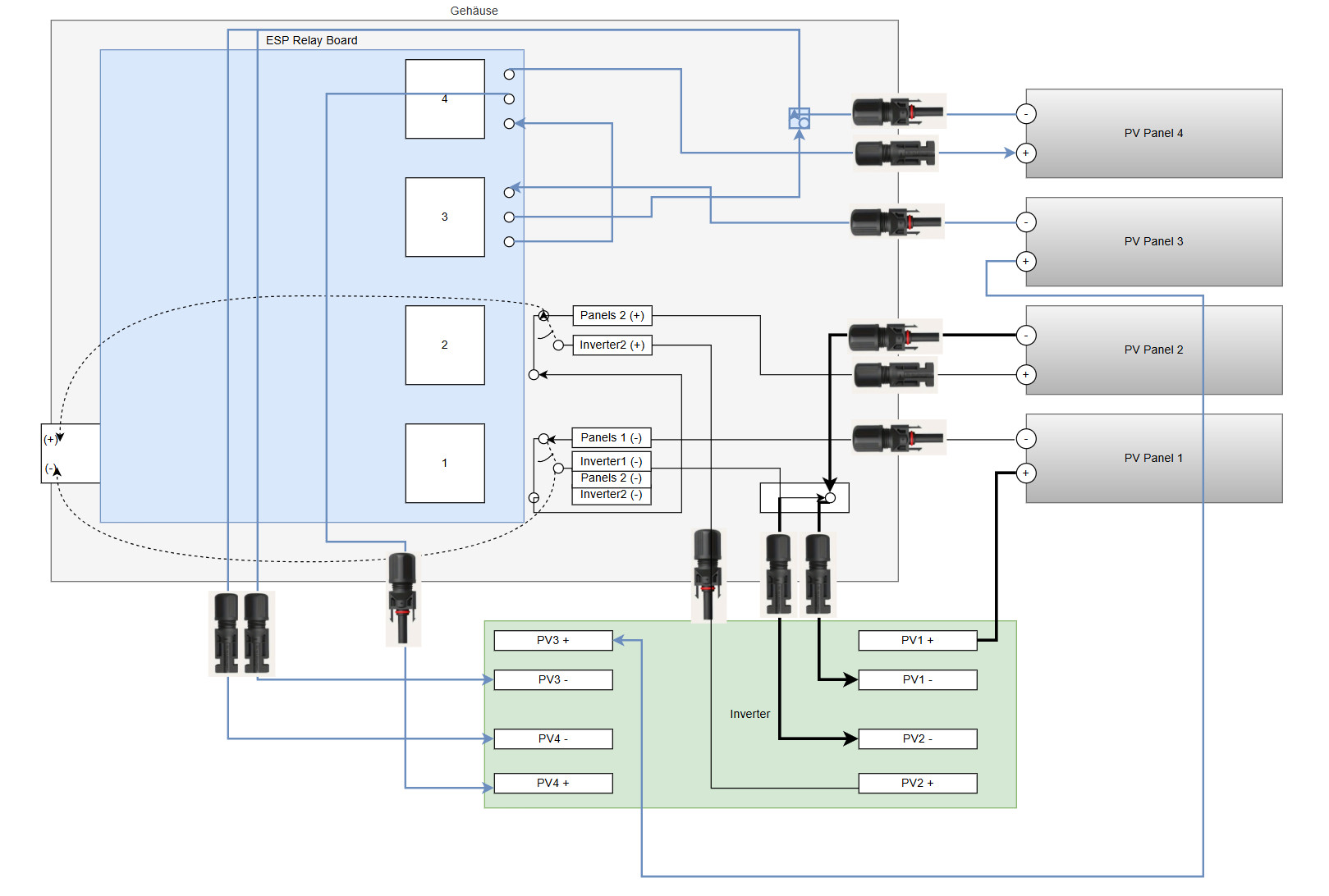

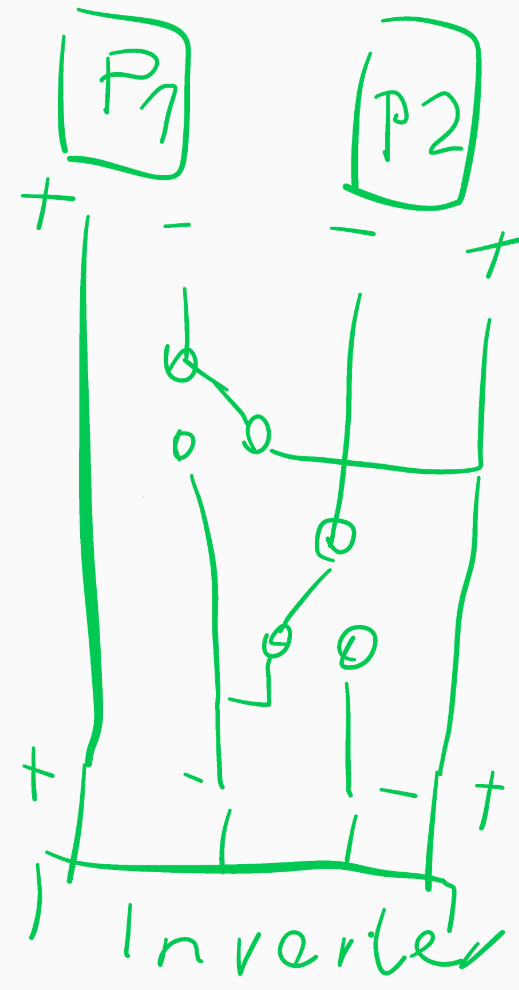

Damit ich für 2 Kanäle mit 2 Relais auskomme, habe ich mir folgende Schaltung überlegt:

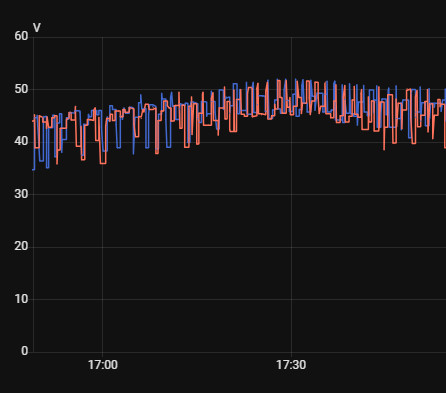

Funktioniert so weit, aber die permanente Verbindung von Panel 2 auf Kanal 2+ am Wechselrichter führt dazu, dass die Spannung bei der Serienschaltung nicht ganz konstant ist:
Auch eine alternative Schaltung für das Zusammenlegen der beiden (-) Pole des Wechselrichters hat nicht funktioniert: Es wurde nicht die volle Leistung abgerufen:

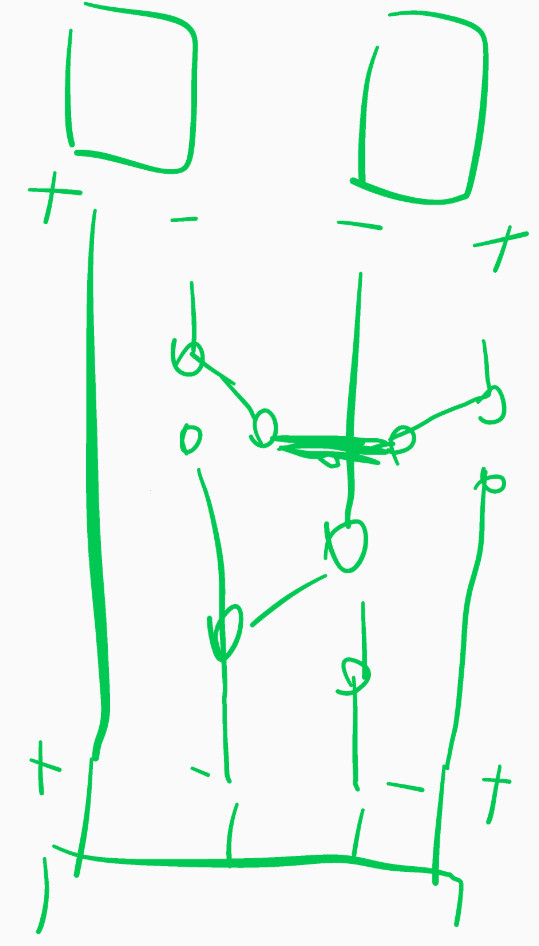

Ich denke damit die Schaltung sauber funktioniert, werden für 2 Kanäle jeweils 3 Relais benötigt:
Also habe ich noch zusätzliche Relais-Boards bestellt

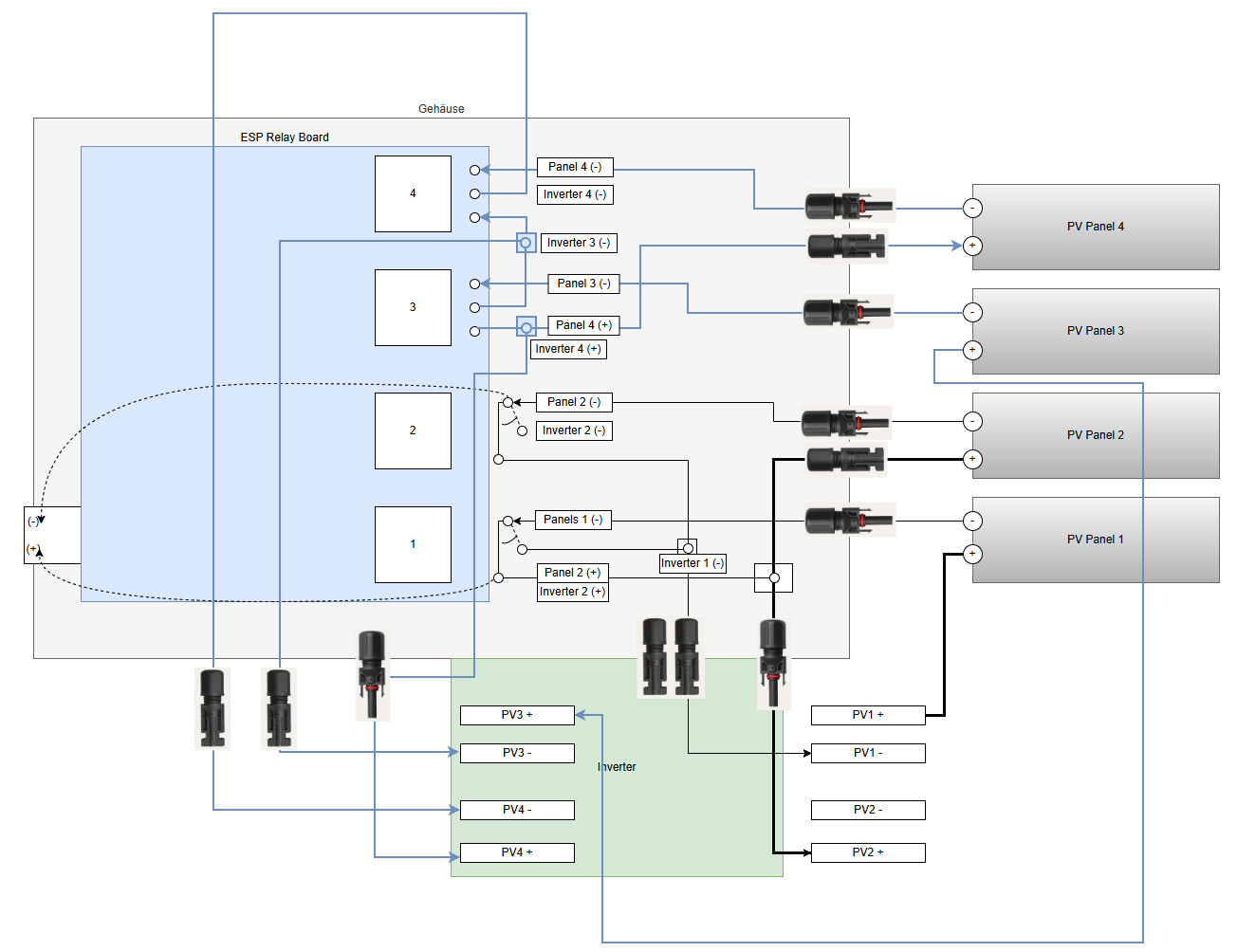

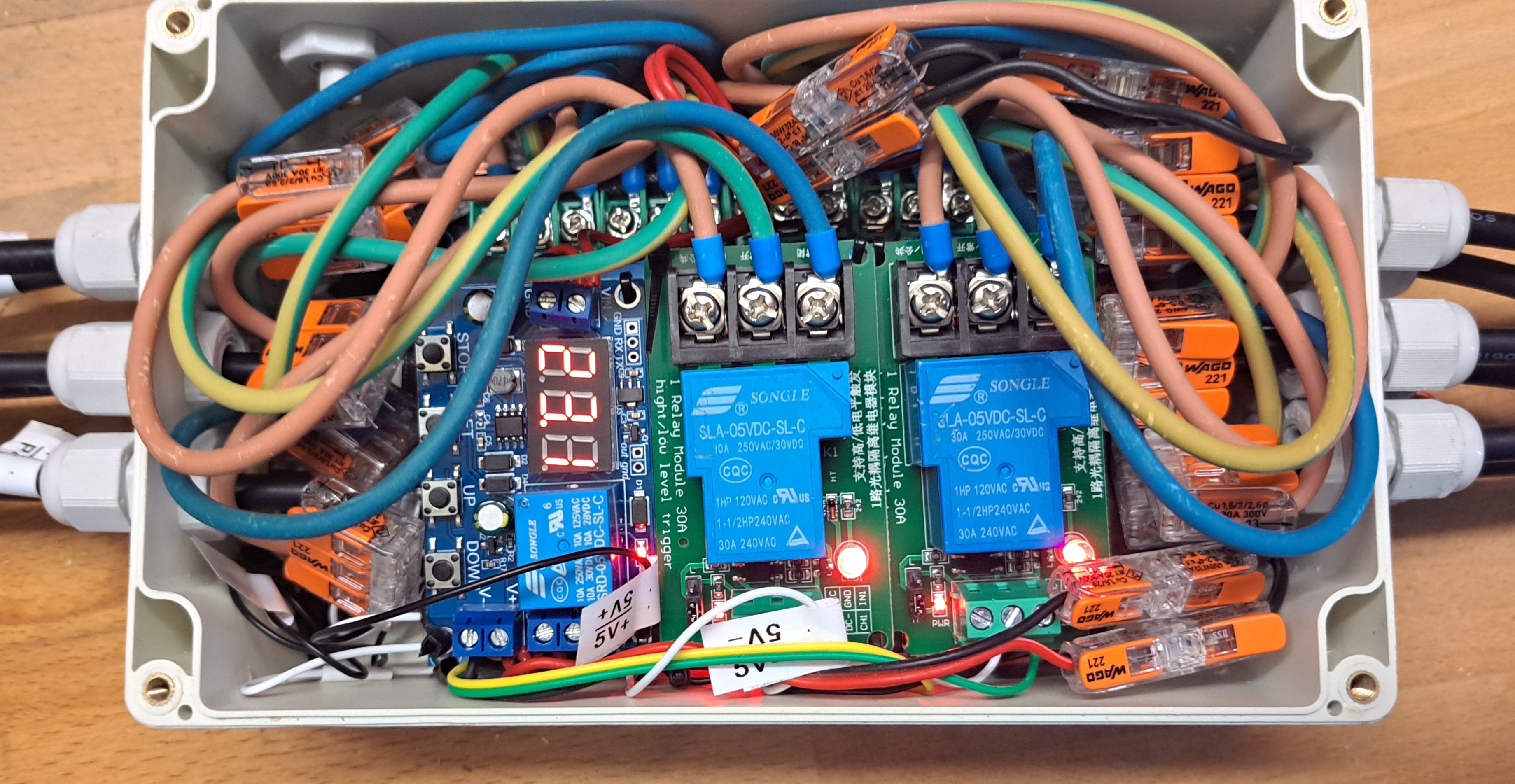

Mit insgesamt 6 Relais funktioniert die Schaltung.
ESP32 direkt über ein PV-Panel ohne Akku betreiben
Zu allem Überfluss macht der ESP dann auch noch Probleme: Der Mikrocontroller startet in der Früh nicht, da ich ihn direkt über eines der PV-Panele mit Strom versorge. Erst, wenn er während des Tages an das PV-Panel angehängt wird, verrichtet er seine Arbeit. Aus diesem Grund teste ich gerade einen Batteriewächter: Der Mikrocontroller sollt erst ab einer bestimmten Spannung starten:
Stromverbrauch / Temperatur
Der Stromverbrauch eines jeden einzelnen 30A Relais liegt bei ca. 1 Watt. Der ESP32 selbst benötigt auch ca. 1 Watt. Gerade bei geringer Sonneneinstrahlung kann das Aktivieren der Relais dazu führen, dass der ESP nicht mehr genügend Strom bekommt, neustartet und dabei alle Relais fallen lässt. Außerdem steigt die Temperatur mit angezogen Relais im Sommer auf etwas über 50°C, was gerade noch ok sein sollte?
