OpenDTU - ESP32 - Hoymiles Wechselrichter



Wie bereits in einem früheren Artikel erwähnt, habe ich den Deye-SUN800- Wechselrichter mit einem Hoymiles HMS-2000-4T ersetzt. Der HMS-2000-4T besitzt kein WLAN-Modul, daher ist der Zugriff lediglich über eine eigenen DTU (Data Transfer Unit) möglich. Die DTU ist eine Art Brücke zwischen WLAN und dem Sub-1G-Funk des Wechselrichters. Neben der DTU des Herstellers gibt es dazu 2 Open-Source-Projekte für eine Eigenbau-DTU: AhoyDTU und OpenDTU. Die Hardware-Basis der Projekte bildet ein ESP32 und ein zusätzliches Funkmodul. Abhängig vom Wechselrichtertyp wird für die HM-Serie ein nRFL24L01+ Funkmodul und für die HMS-Serie ein CMT2300A Funkmodul benötigt.

OpenSource DTU-Versionen für Hoymiles

SoftwareOpenDTU
GitHubhttps://github.com/tbnobody/OpenDTU
aktuelle Version 24.10.2
gefunden03.10.2024

als Alternative zu OpenDTU gilt

SoftwareAhoy
GitHubhttps://github.com/lumapu/ahoy
aktuelle Version 0.8.140
gefunden19.08.2024

Inbetriebnahme OpenDTU

Das Software Image für den ESP32 kann auf der Githubseite des Opendtu-Projektes heruntergeladen werden: https://github.com/tbnobody/OpenDTU/releases

Für das Aufspielen des Images habe ich die Flash Download Tools von Espressif verwendet:  https://www.espressif.com/en/support/download/other-tools:

Eine Voraussetzung für die USB-Verbindung zum ESP ist eine USB to UART Bridge, welche ich bereits für frühere Projekte installiert hatte.

Nach dem Start der Exe-Datei, habe ich als ChipType "ESP32" und für den WorkMode "Develop" verwendet:

Im Anschluss habe ich das zuvor heruntergeladene Image ausgewählt und den ESP als ersten mit "ERASE" gelöscht. Der COM-Port für die USB to UART Bridge wird dazu im Windows Geräte Manager gelistet und sollte mit den Einstellungen im Flash Tool übereinstimmen.

Nach dem Löschen kann der ESP mit den folgenden Einstellungen bespielt werden:

Wurde der ESP erfolgreich geflasht, benötigen wir die Verbindung zum PC nicht mehr, der ESP kann ab diesem Zeitpunkt über WLAN erreicht werden.

Einrichtung über den WLAN-Hotspot des ESP32

Nach dem Flashen kann OpenDTU über den integrierten WLAN-Hotspot zum Beispiel mit einem Smartphone eingerichtet werden.

Das Standard-Passwort für den Hotspot ist "openDTU42":

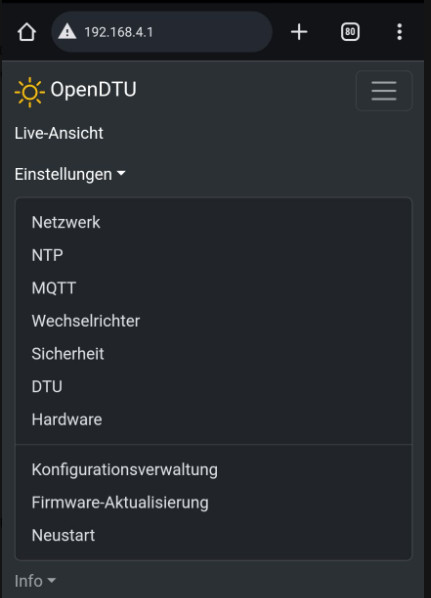

Weiter gehts im Browser mit der IP-Adresse: 192.168.4.1. Als Benutzer für die Anmeldung wird der User: "admin" und wiederum das Passwort: "openDTU42" verwendet:

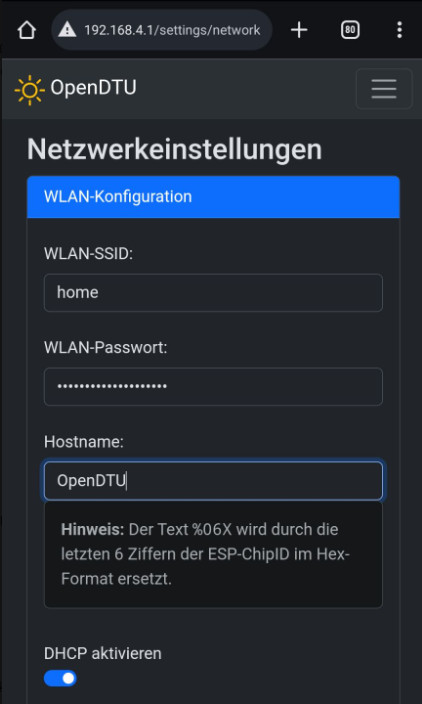

Damit sich die DTU mit dem Heimnetzwerk verbindet, kann das WLAN in den Netzwerkeinstellungen hinterlegt werden:

Ein Blick auf den Router des Heimnetzwerkes zeigt uns die IP-Adresse für den Aufruf aus dem eigenen Netzwerk:

Verkabelung CMT2300A

Für die Modelle der HMS-Serie und integriertem WLAN wird ein CMT2300A Funk-Modul benötigt, welches wie folgt mit dem ESP verbunden werden kann:

auf amazon.de:

CMT2300A 868/915MHz SMD Wireless Modul S...

Verfügbarkeit: Jetzt
Preis: 4,59 €
zum Stand: 04.10.2024 18:48
Details

Das Verlöten setzt etwas Übung und das richtige Werkzeug voraus.



Als Antenne habe ich einen 8,75cm langen Draht verwendet. Möglich, dass eine richtige Antenne einen besseren Empfang liefert, für kurze Distanzen reicht es aber allemal.

Verkabelung nRFL24L01+:

Wer einen Wechselrichter der HM-Serie ansprechen will, benötigt dazu ein nRFL24L01+ Funkmodul:

nRFL24L01+ und CMT2300A

Werden für beide Empfangsmodule unterschiedliche PINs verwendet, können diese auch parallel auf einem ESP32 betrieben werden:

Pin Mapping

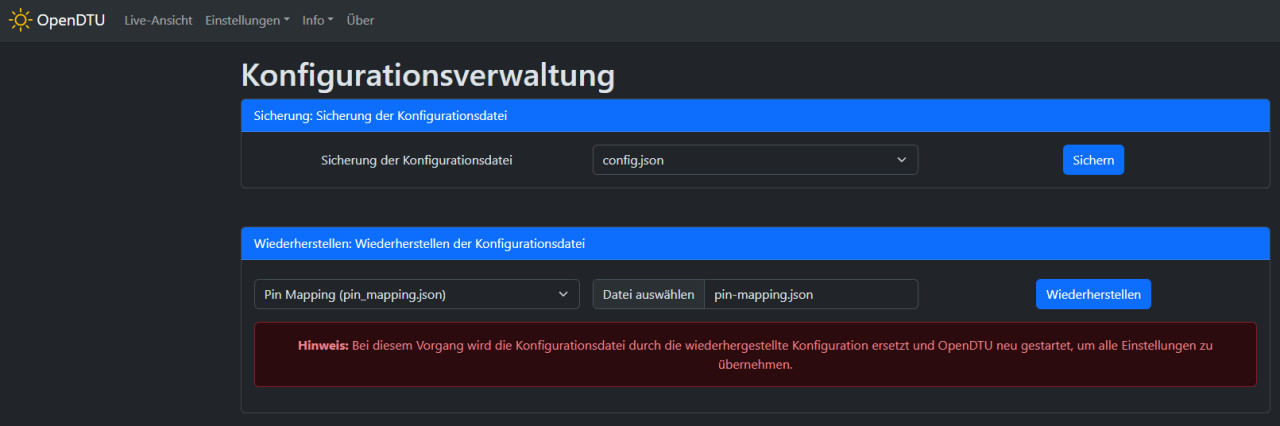

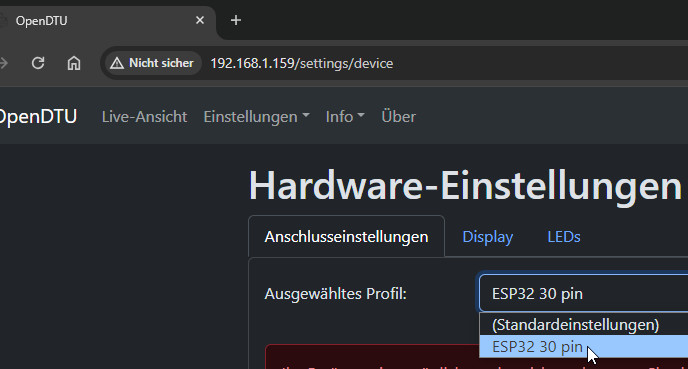

Damit OpenDTU die Empfangsmodule über die richtigen PINs anspricht, können diese in einer JSON-Datei hinterlegt und über die Konfigurationsverwaltung hochgeladen werden:

[+]
[
    {
        "name": "ESP 30 pin",
        "nrf24": {
            "miso": 19,
            "mosi": 23,
            "clk": 18,
            "irq": 16,
            "en": 4,
            "cs": 5
        },
        "cmt": {
            "clk": 12,
            "cs": 27,
            "fcs": 26,
            "sdio": 14,
            "gpio2": -1,
            "gpio3": -1
        },
        "eth": {
            "enabled": false,
            "phy_addr": -1,
            "power": -1,
            "mdc": -1,
            "mdio": -1,
            "type": -1,
            "clk_mode": -1
        }
    }
]

Beispiel Status verbundenes  nRFL24L01+ Funkmodul:

CMT2300A Status:

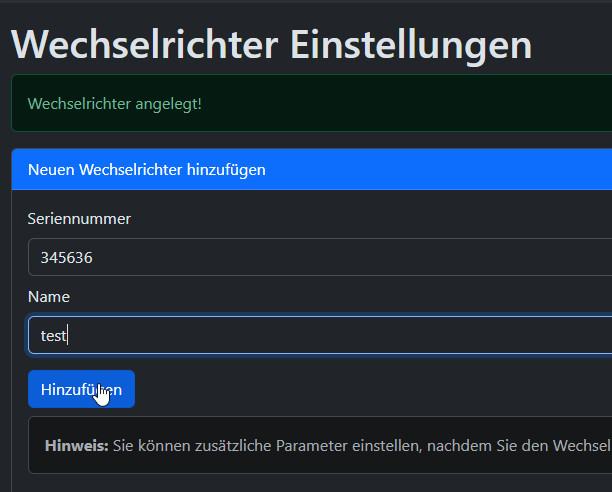

Für die Anlage des Wechselrichters und der Kommunikation wird lediglich die Seriennummer benötigt.

MQTT und Home Assistant

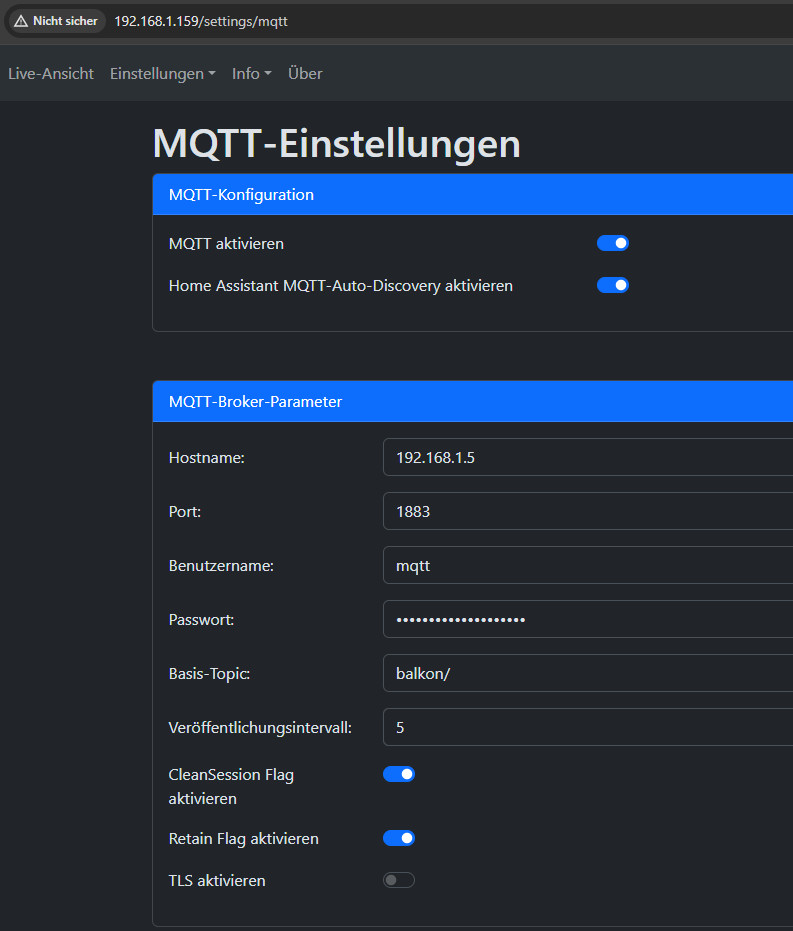

Die DTU kann deren Daten mittels MQTT an Home Home Assistant berichten. Dafür wird in Home Assistant natürlich ein MQTT-Broker benötigt, siehe: MQTT - Broker : Docker Setup. Seitens OpenDTU fehlt dann nur mehr die IP-Adresse des Brokers, dessen Port, Benutzername und das am Broker hinterlegte Passwort:

Fazit

Zwar ist die OpenDTU-Inbetriebnahme etwas aufwendiger als der Einsatz der Hersteller-DTU, dafür funktioniert das Setup gänzlich ohne Cloud und ermöglicht eine direkte Anbindung an das bestehende Smart Home, als Beispiel zur Visualisierung und Steuerung über Home Assistant.
