Relay Board ESP32 - ESPHome



Um in Home Assistant ├╝ber einen ESP32 bestimmte Relays schalten zu k├Ânnen, habe ich ein Relay-Board getestet und dieses ├╝ber ESP-Home integriert.

Ben├Âtigte Hardware

Neben einer entsprechenden Hardware für Home Assistant, habe ich einen ESP32 mit einem 4-Kanal Relay-Board verheiratet:

Verkabelung

Als GPIO-PINs habe ich zum Testen die PINS G25,26,32 und G33 verwendet:

ESP-Home

Wer den ESP32 bereits mit Home Assistant verbunden hat, kann das Relay-Board mit den folgenden Zeilen hinzuf├╝gen:

...
switch:
  - platform: gpio
    pin: GPIO32
    name: Relay1
    id: relay1
  - platform: gpio
    pin: GPIO33
    name: Relay2
    id: relay2
  - platform: gpio
    pin: GPIO25
    name: Relay3
    id: relay3
  - platform: gpio
    pin: GPIO26
    name: Relay4
    id: relay4

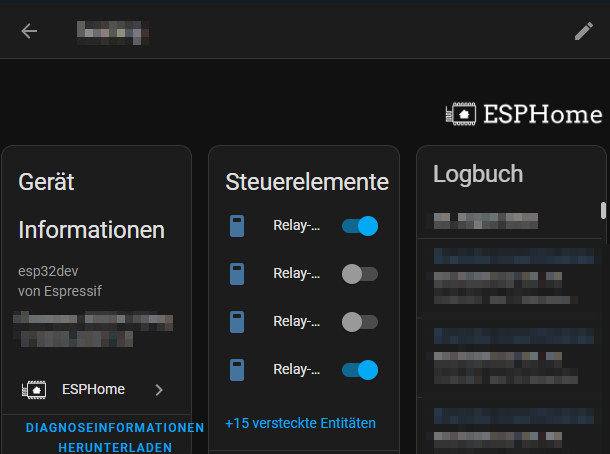

Die Relays tauchen dadurch in Home Assistant als "Steuerelemente" auf.
