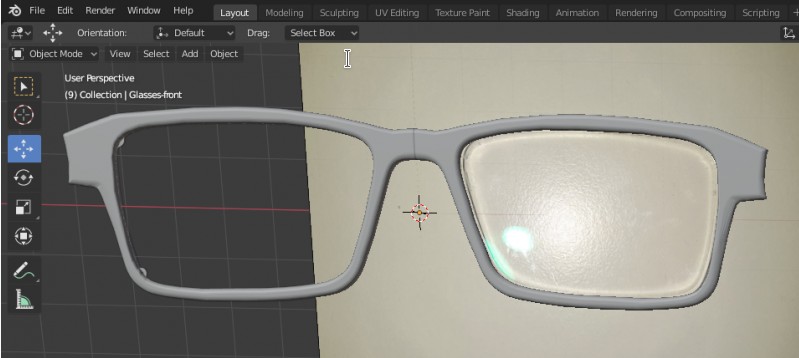

Brille aus dem 3D-Drucker

Dabei wollte ich sie doch nur mit einem weichen Tuch reinigen und schon hatte ich 2 Teile in der Hand. Nach ca. 3 Jahren ist sie zerbrochen: der Rahmen meiner Brille ist kaputt.

Wieder einmal auf Thingiverse unterwegs, habe ich dort Brillen gefunden, die meiner durchaus ähnlich sehen. Die Herausforderung diese zu verwenden ist sicherlich die bestehenden Gläser an das Modell anzupassen. Nachdem ich mich schon einige Zeit mit dem 3D-Modelling Programm Blender auseinandergesetzt habe, wollte ich mein bisheriges Wissen testen:

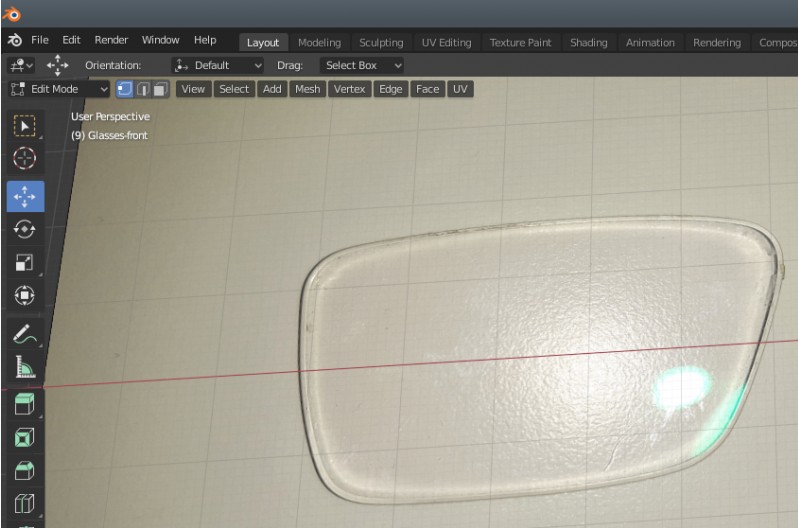

Foto von den Gläsern

Damit ich das Modell besser an die Gläser anpassen kann, habe ich diese fotografiert und in Blender eingefügt:

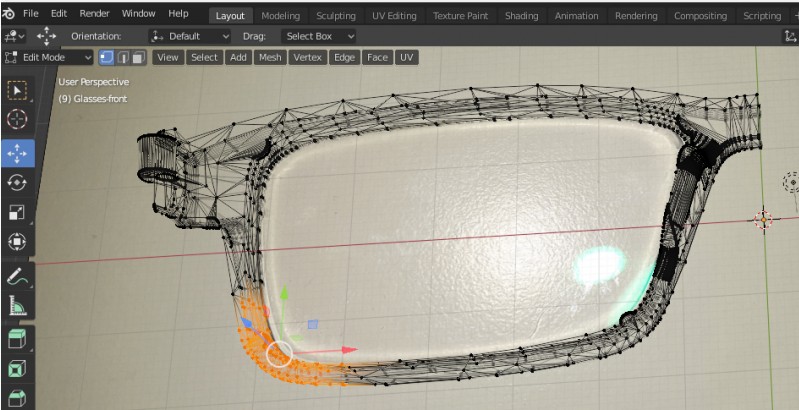

Teilen des Modells

Das 3D-Modell des Brillenrahmens habe ich in 2 Hälften geschnitten und möglichst im Maßstab das Foto eingefügt und dann den Rahmen an die Gläser angepasst:

Duplizieren und spiegeln

Im Anschluss habe ich die halbe Brille wieder dupliziert und gespiegelt

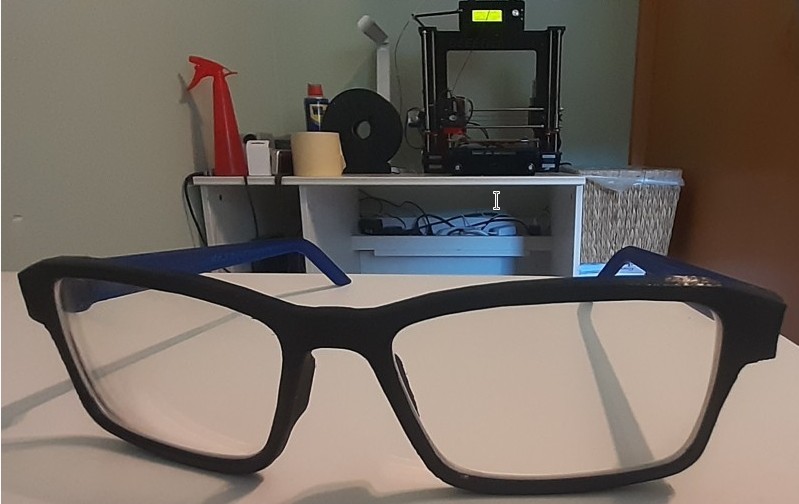

nach einem Testausdruck und kleinen Anpassungen, konnte ich dann auch die Gläser reindrücken, dann noch die Bügel ausdrucken und mit einem Stück Filament befestigen und fertig:

Siehe auch: kostenlose 3D-Programme im Vergleich FreeCAD vs. OpenSCAD vs. Blender

positive Bewertung({{pro_count}})
Beitrag bewerten:
{{percentage}} % positiv
negative Bewertung({{con_count}})

DANKE fĂĽr deine Bewertung!

Veröffentlichung: 14.06.2020 von Bernhard | Translation English |🔔
