FreeCAD - STL Files für den 3D Drucker erstellen

Nachdem ich erfolgreich OpenSCAD für 2 Ersatzteile eingesetzt habe, wollte ich mich in Blender versuchen. Für die Konstruktion von geometrischen Teilen ist Blender auf den ersten Blick nicht geeignet. Für OpenSCAD müssen die 3D-Modelle in einer Art Skript-Sprache beschrieben werden. Eine Open-Source Alternative stellt das Programm FreeCAD dar.

Keyboard Shortcuts - Tastaturkürzel

Tastaturkürzel Beschreibung
Umsch B Rechteckauswahl
Strg +  vergrössern
Strg - verkleinern

Bestimmte Keyboard-Shortcuts sind im Menü dokumentiert:

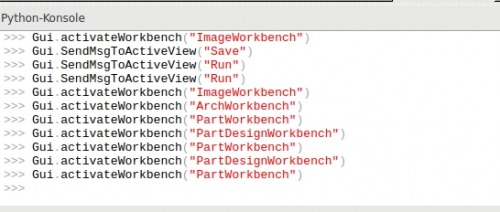

Befehle können über die Python-Konsole ausgegeben werden



Schrauben

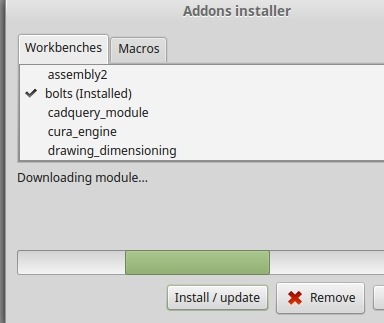

Für FreeCAD ist unter anderem eine Schrauben-Bibliothek vorhanden. Mit dem Addon können Standardschrauben und Muttern in den Konstruktionen verwendet werden.

https://github.com/FreeCAD/FreeCAD-addons/blob/master/addons_installer.FCMacro



Bolts

http://www.freecadweb.org/wiki/index.php?title=Thread_for_Screw_Tutorial



stl verkleinern

Das Verkleinern einer importierten .stl-Datei kann nicht direkt in der GUI umgesetzt werden, dazu sind folgende Skriptbefehle notwendig:

import Mesh,BuildRegularGeoms
mat=FreeCAD.Matrix()
mat.scale(0.5,0.5,0.5)
mesh=App.ActiveDocument.ActiveObject.Mesh.copy()
mesh.transform(mat)
Mesh.show(mesh)
positive Bewertung({{pro_count}})
Beitrag bewerten:
{{percentage}} % positiv
negative Bewertung({{con_count}})

DANKE für deine Bewertung!


veröffentlicht am 05.05.2017 von Bernhard
geändert am 17.01.2019 von Bernhard
