ssh tunnel und vnc


Durch einen SSH Tunnel kann, Àhnlich einer VPN Verbindung, bestimmten Programmen ein direkter Zugriff auf ein anderes Netzwerk gegeben werden, bei richtiger Konfiguration spielt es dabei keine Rolle von welcher Seite der Tunnel aufgebaut wurde.

was kann die hier beschriebene Lösung?

Mit dieser Anleitung kann ein RemotePC konfiguriert werden, der in der Lage ist sich auf Clients zu verbinden, auch wenn diese sich hinter einer Firewall, NAT oder einem Proxyserver befinden. Die Lösung erfordert ein wenig Vorbereitung bzw. einige Voraussetzungen auf dem RemotePC.
Die Clients können, Ă€hnlich Teamviewer oder Netviewer, ĂŒber Port 443 (https) eine Verbindung zum Remoteserver aufbauen.
siehe: Open_Source_alternative_zu_Teamviewer_oder_Netviewer_.php

benötigte Programme:

freesshd   www.freesshd.com
putty   Putty Download Home: www.chiark.greenend.org.uk/~sgtatham/putty
VNC   www.realvnc.com

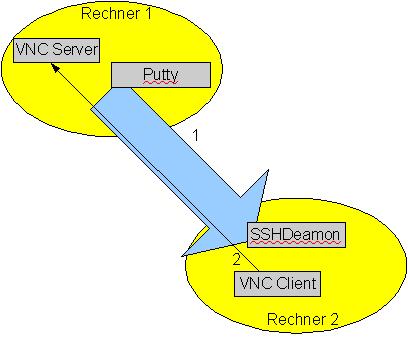

Funktionsweise:

Rechner 1 baut mit putty eine ssh Verbindung zu Rechner 2 auf,
dieser nimmt die Verbindung an und kann ĂŒber den aufgebauten Tunnel Rechner 1 fernsteuern.
Vorteil: der Rechner der ferngesteuert werden soll, braucht keine öffentliche IP-Adresse, es muss nur ein Port nach außen hin frei sein

Download

1) Putty baut eine Verbindung zum SSH Dienst des 2ten Rechners auf (Tunnel)
2) nun kann der VNC Client von Rechner 2 ĂŒber die aufgebaute Verbindung Rechner 1 fernsteuern

Damit Rechner 1 eine Verbindung zu Rechner 2 aufbauen kann, braucht Rechner 2 eine öffentliche IP-Adresse.
Falls Rechner 2 keine öffentliche IP hat, kann ĂŒber Dienste wie DynDNS oder No-IP ein öffentlicher Hostname fĂŒr den Rechner bereitgestellt werden siehe PC ĂŒber proxy NAT und Firewall fernsteuern

Download

die Serverseite (Rechner2:will fernsteuern)

Freesshd:

Freesshd starten,

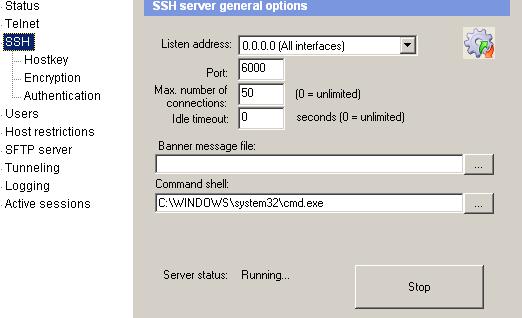

unter SSH kann der gewĂŒnschte Port vergeben werden.
Es ist ev. darauf zu achten, daß der Provider, bzw. die Firewall diesen Port durchlassen.
testen kannst du das mit diesem Tool:
CanYouSeeMe.org (dabei muß der Dienst aber laufen, ansonsten bekommst du kein OK)



Download

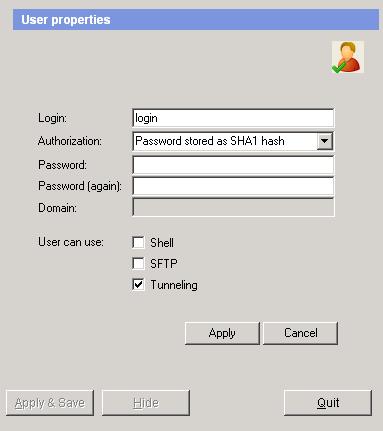

unter USERS mittels ADD einen Benutzer anlegen:

Download

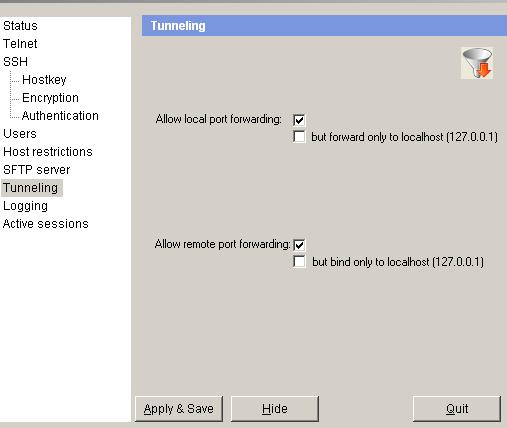

Unter Tunneling unbedingt port forwarding erlauben

die Clientseite (Rechner1:wird ferngesteuert)

Putty

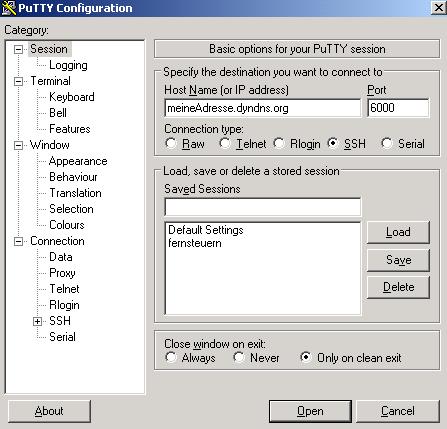

Putty baut eine Verbindung von Rechner1 zu Rechner 2 auf:

Download

Host Name ist dann die öffentliche IP-Adresse bzw. ein DynDNS oder No-IP Host Name auf der Seite von Rechner 1.
der Port muss gleich dem sshd Port sein.

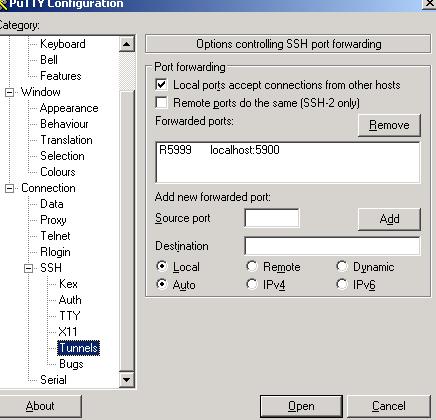

unter SSH, Tunnels werden die Ports festgelegt:

Download


VNC nutzt den Port 5900:
wenn ich jetzt Remote 5999 auf Destination 5900 umleite kann auf dem Remote Rechner (Rechner2) VNC mit dem Hostnamen: localhost:5999 gestartet werden, dieser Port wird dann auf Rechner2 mit Port 5900 umgeleitet

Open öffnet die Verbindung:


Download

Rechner 1 zeigt nach Open folgende Meldung:
This service is prohibited,
dies bedeutet eigentlich nur, dass wir den Zugriff auf die Konsole nicht erlaubt haben, der Tunnel wurde aber aufgebaut.

VNC

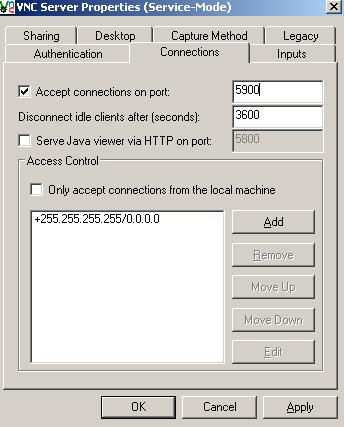

auf Rechner 1 wird dann noch VNC Server installiert bzw. gestartet
Je nach Konfiguration können auch andere Ports bzw. Programme verwendet werden (z.B. Remote Desktop)
Download

Verbindung und Fernwartung starten

Download

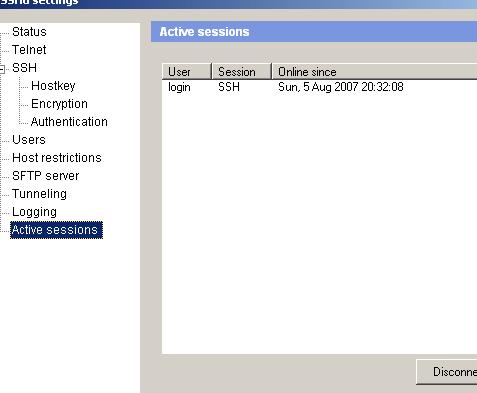

auf Rechner 2 kann man die Verbindung unter Active sessions sehen

Download

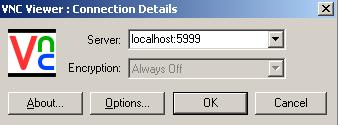

Rechner 2 braucht dann den VNC Viewer und kann bei aufgebauter Verbindung Rechner 1 fernsteuern.

Verbindung durch einen Proxy Server auf dem https-Port

Wenn dein Internetprovider Port 443 eingehend nicht verbietet (Rechner2), kann der Client (Rechner1) die Verbindung auch durch einen Proxyserver (meist bei Firmen) aufbauen:
Dazu muss der ssh-Dienst (Rechner2) auf Port 443 horchen. (anstelle wie hier beschrieben Port 6000)

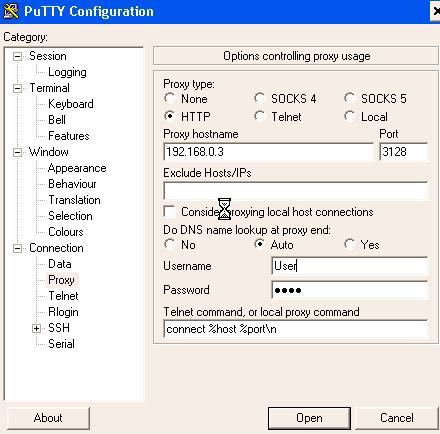

Im Putty muss die Verbindung dann auch auf Port 443 erfolgen (Rechner1) und unter Proxy den Proxy-Server und Port angeben.
Falls der Proxy eine Authentifizierung verlangt: Domain\Username und Passwort unter Password angeben.


Download

Der Verbindungsaufbau von Clientseite ist dann Àhnlich den kommerziellen Fernwartungstools wie Teamviewer oder Netviewer
Der Rechner baut ĂŒber Port 443 (normal https) eine Verbindung ins Internet auf. Da Port 443 von den meisten Proxy nicht weiter kontrolliert wird, (der Inhalt ist verschlĂŒsselt und somit schwer zu kontrollieren) funktioniert die Lösung durch die meisten Proxy Server hindurch.

Automatisieren

Um den Benutzer von Rechner1 die Einwahl zu erleichtern kannst du eine vorher abgespeicherte Putty Verbindung auch ĂŒber eine Batch-Datei aufrufen:
unter Data könnte dann noch der Auto-login Username angegeben werden und die gespeicherte Verbindung mit folgenden cmd-Befehl ausgefĂŒhrt werden:
start /min putty.exe -load gepeichertesPuttyProfil -pw SSHRemotePasswort
VNC könnte ĂŒber folgenden Befehl automatisch gestartet werden.
start winvnc4.exe -noconsole
