OpenWRT & Home Assistant: auswerten-visualisieren-reagieren

Der Zugriff im eigenen Netzwerk findet meist zentral ├╝ber den Router statt, entsprechend k├Ânnen ├╝ber dessen Daten bestimmte R├╝ckschl├╝sse gezogen werden. Die Daten eines OpenWRT-Routers k├Ânnen neben der Auslastung des Internetzugangs oder der einzelnen Interfaces auch Aufschluss ├╝ber den Status bestimmter Ger├Ąte geben. Als Beispiel kann der Anwesenheitsstatus bestimmter Ger├Ąte im WLAN ├╝ber den Device-Tracker erfasst werden. Mittels collectd und mqtt ist es zudem m├Âglich die CPU und RAM-Auslastung sowie die aktuelle Bandbreite einzelner Interfaces auszulesen. Nachdem ich mehrere OpenWrt-Ger├Ąte als Access-Points f├╝r ein gemeinsames WLAN verwende, bietet Home Assistant die M├Âglichkeit die Leistungsdaten der einzelnen Ger├Ąte in einer ├ťbersicht darzustellen.

Device-Tracker

Wie bereits erw├Ąhnt, listet der Device-Tracker den Anwesenheitsstatus aller Netzwerkger├Ąte. Voraussetzung f├╝r den Device-Tracker ist das OpenWrt-Paket: luci-mod-rpc, siehe:┬áHome-Assistant-Integrationen.

Seitens Home-Assistant kann der Device-Tracker in der configuration.yaml-Datei hinzugef├╝gt werden.

Leistungsdaten und Bandbreite -> Collectd -> MQTT -> HA

OpenWrt kann dessen Leistungsdaten mit dem Collectd-Deamon sammeln und laut dem folgenden Beispiel an einen MQTT-Broker senden, welcher die Daten in Home Assistant zur Verf├╝gung stellt.

Setup OpenWrt

Nachdem das Einrichten von MQTT am Router ├╝ber einen SSH-Zugang erfolgt, habe ich die notwendigen Pakete nicht in der GUI, sondern auch in der SSH-Session mit opkg install aktiviert.

Zun├Ąchst habe ich dazu mittels Putty eine Verbindung auf die IP-Adresse des ersten OpenWrt-Ger├Ątes aufgebaut:

Im Terminal k├Ânnen die Pakete dann mit folgendem Befehl installiert werden:

opkg update
opkg install collectd-mod-mqtt luci-app-statistics collectd-mod-rrdtool collectd-mod-uptime collectd-mod-conntrack collectd-mod-thermal

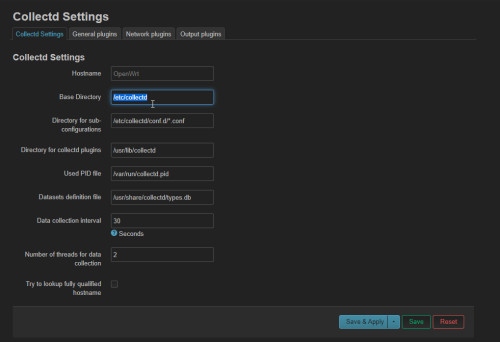

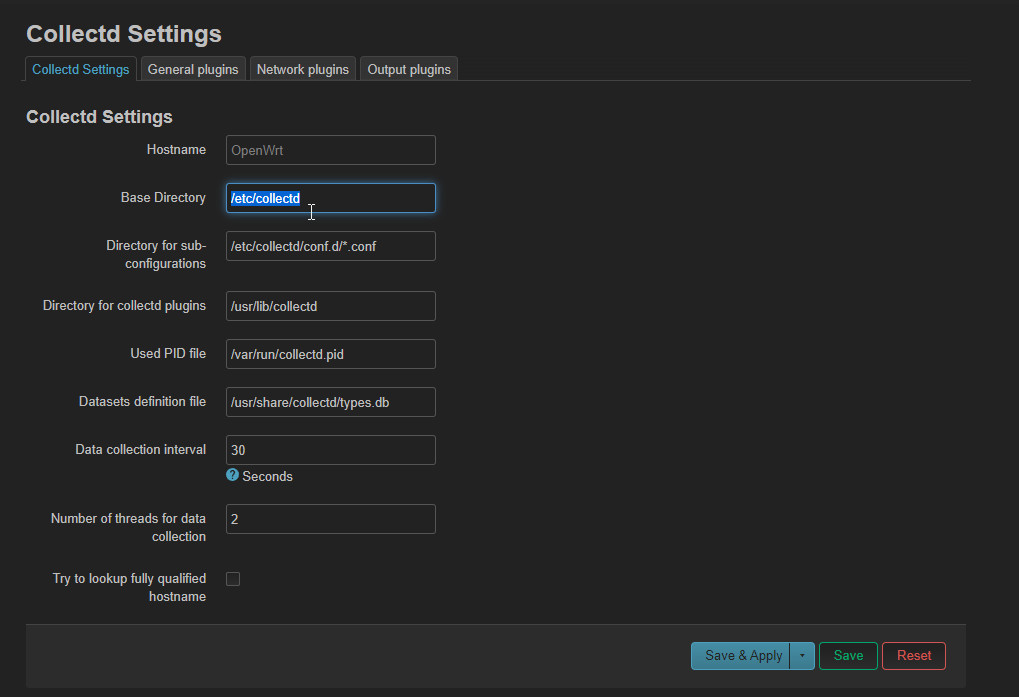

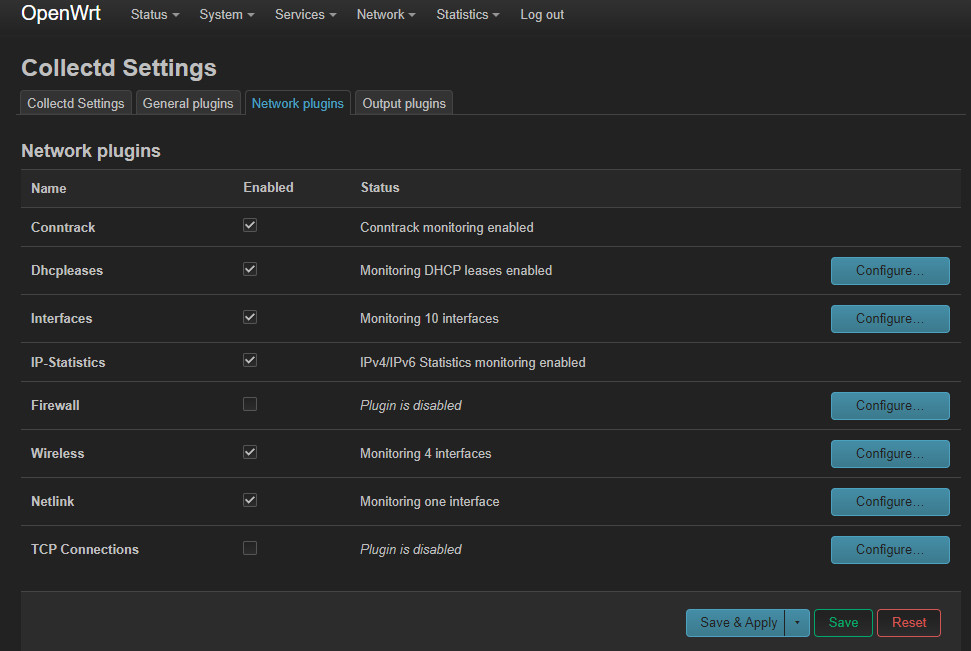

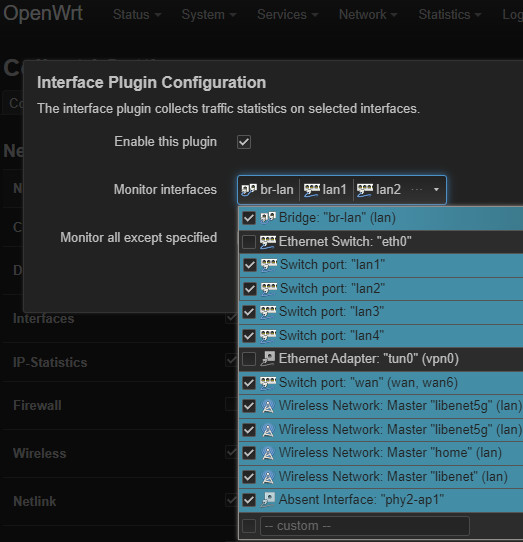

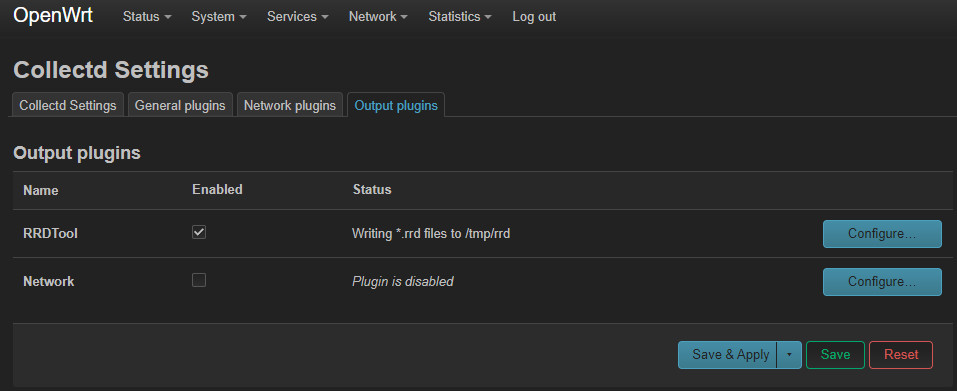

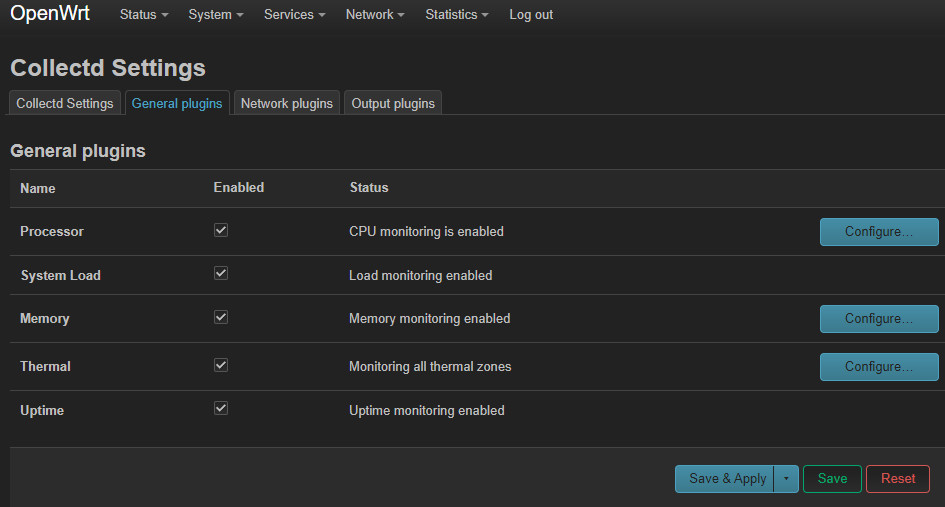

Im Anschluss habe in der GUI ├╝ber Statistics und Setup den Pfad des collectd-Deamon auf "/etc/collectd" angepasst:

Zur├╝ck ins Terminal ben├Âtigen wir als Ziel f├╝r die Statistikdaten den MQTT-Endpunkt, welcher in der mqtt.conf-Datei hinterlegt werden kann:

root@OpenWrt:~# cd /etc/collectd/
root@OpenWrt:/etc/collectd# mkdir conf.d
root@OpenWrt:/etc/collectd# cd conf.d
root@OpenWrt:/etc/collectd/conf.d# vi mqtt.conf

Die mqtt.conf-Datei habe ich mit folgendem Inhalt bef├╝llt:

LoadPlugin mqtt
<Plugin "mqtt">
  <Publish "OpenWRT">
    Host "192.168.1.5"
    Port "1883"
    User "mqtt"
    Password "???"
    ClientId "OpenWRT"
    Prefix "collectd"
    Retain true
  </Publish>
</Plugin>

Nat├╝rlich muss die IP-Adresse des MQTT-BROKER, der Benutzername und das Passwort f├╝r die Verbindung angepasst werden.

Nach einem Neustart des OpenWrt-Routers k├Ânnen wir ab diesem Zeitpunkt in Home-Assistant bereits bestimmte Daten anzeigen lassen. Dazu in die Einstellungen der MQTT-Integration:

auf "Konfigurieren"

Mittels "Anh├Âren von" und dem konfigurierten Thema: "collectd/OpenWrt/#" k├Ânnen die ├╝bermittelten Daten angezeigt werden:

F├╝r die Verwendung in Home-Assistant als Entit├Ąten habe ich die Topics in der configuration.yaml-Datei angelegt und mittels "value_template" aufbereitet. Hier ein Auszug aus meiner configuration.yaml-Datei f├╝r den Main-Router. Meine zus├Ątzlichen Access-Points habe ich der einfachheitshalber weggelassen.

[+]
# OpenWRT collectd
mqtt:
  sensor:
   -  name: OpenWRT RAM buffered
      state_topic: collectd/OpenWrt/memory/memory-buffered
      unit_of_measurement: MB
      value_template: "{{ value.split(':')[1].split('\x00')[0] | float / 1000000 }}"
      unique_id: ram_buffered
   -  name: OpenWRT RAM free
      state_topic: collectd/OpenWrt/memory/memory-free
      unit_of_measurement: MB
      value_template: "{{ value.split(':')[1].split('\x00')[0] | float / 1000000 }}"
      unique_id: ram_free
   -  name: OpenWRT RAM cached
      state_topic: collectd/OpenWrt/memory/memory-cached
      unit_of_measurement: MB
      value_template: "{{ value.split(':')[1].split('\x00')[0] | float / 1000000 }}"
      unique_id: ram_cached
   -  name: OpenWRT RAM used
      state_topic: collectd/OpenWrt/memory/memory-used
      unit_of_measurement: MB
      value_template: "{{ value.split(':')[1].split('\x00')[0] | float / 1000000 }}"
      unique_id: ram_used

# load
   -  name: OpenWRT L1
      unit_of_measurement: load
      state_topic: collectd/OpenWrt/load/load
      value_template: "{{ value.split(':')[1] | float }}"
      unique_id: L1
   -  name: OpenWRT L5
      unit_of_measurement: load
      state_topic: collectd/OpenWrt/load/load
      value_template: "{{ value.split(':')[2] | float }}"
      unique_id: L5
   -  name: OpenWRT L15
      unit_of_measurement: load
      state_topic: collectd/OpenWrt/load/load
      value_template: "{{ value.split(':')[3].split('\x00')[0] | float }}"
      unique_id: L15

# wan interface
   -  name: OpenWRT wan errors
      state_topic: collectd/OpenWrt/interface-wan/if_errors
      unit_of_measurement: packets
      value_template: "{{ value.split(':')[1] | int + value.split(':')[2].split('\x00')[0] | int }}"
      unique_id: br-wan-errors
   -  name: OpenWRT wan dropped
      state_topic: collectd/OpenWrt/interface-wan/if_dropped
      unit_of_measurement: packets
      value_template: "{{ value.split(':')[1] | int + value.split(':')[2].split('\x00')[0] | int }}"
      unique_id: br-wan-dropped
   -  name: OpenWRT wan TX Mbits
      state_topic: collectd/OpenWrt/interface-wan/if_octets
      unit_of_measurement: Mbits
      value_template: "{{ value.split(':')[2].split('\x00')[0] | float * 8 / 1048576 }}"
      unique_id: br-wan-tx-transfer
   -  name: OpenWRT wan RX Mbits
      state_topic: collectd/OpenWrt/interface-wan/if_octets
      unit_of_measurement: Mbits
      value_template: "{{ value.split(':')[1] | float * 8 / 1048576 }}"
      unique_id: br-wan-rx-transfer
   -  name: OpenWRT wan packets
      state_topic: collectd/OpenWrt/interface-wan/if_packets
      unit_of_measurement: packets/s
      value_template: "{{ value.split(':')[1] | int + value.split(':')[2].split('\x00')[0] | int }}"
      unique_id: br-wan-packets

# br-lan interface
   -  name: OpenWRT br-lan errors
      state_topic: collectd/OpenWrt/interface-br-lan/if_errors
      unit_of_measurement: packets
      value_template: "{{ value.split(':')[1] | int + value.split(':')[2].split('\x00')[0] | int }}"
      unique_id: br-lan-errors
   -  name: OpenWRT br-lan dropped
      state_topic: collectd/OpenWrt/interface-br-lan/if_dropped
      unit_of_measurement: packets
      value_template: "{{ value.split(':')[1] | int + value.split(':')[2].split('\x00')[0] | int }}"
      unique_id: br-lan-dropped
   -  name: OpenWRT br-lan TX Mbits
      state_topic: collectd/OpenWrt/interface-br-lan/if_octets
      unit_of_measurement:  Mbits
      value_template: "{{ value.split(':')[1] | float * 8 / 1048576 }}"
      unique_id: br-lan-tx-transfer
   -  name: OpenWRT br-lan RX Mbits
      state_topic: collectd/OpenWrt/interface-br-lan/if_octets
      unit_of_measurement: Mbits
      value_template: "{{ value.split(':')[2].split('\x00')[0] | float * 8 / 1048576 }}"
      unique_id: br-lan-rx-transfer
   -  name: OpenWRT br-lan packets
      state_topic: collectd/OpenWrt/interface-br-lan/if_packets
      unit_of_measurement: packets/s
      value_template: "{{ value.split(':')[1] | int + value.split(':')[2].split('\x00')[0] | int }}"

# uptime
   -  name: OpenWRT uptime
      state_topic: collectd/OpenWrt/uptime/uptime
      unit_of_measurement: days
      value_template: "{{ value.split(':')[1].split('\x00')[0] | int / 86400 | round(2) }}"
      unique_id: ap_uptime

# connections
   -  name: OpenWRT connections
      state_topic: collectd/OpenWrt/conntrack/conntrack
      unit_of_measurement: connections
      value_template: "{{ value.split(':')[1].split('\x00')[0] | int }}"
      unique_id: connections

# wifi main
   -  name: OpenWRT 5G clients
      state_topic: collectd/OpenWrt/iwinfo-wlan0/stations
      unit_of_measurement: clients
      value_template: "{{ value.split(':')[1].split('\x00')[0] | int }}"
      unique_id: ap_clients
   -  name: OpenWRT 5G TX Mbits
      state_topic: collectd/OpenWrt/interface-wlan0/if_octets
      unit_of_measurement: Mbits
      value_template: "{{ value.split(':')[1] | float * 8 / 1048576 }}"
      unique_id: iwinfo-wlan0-tx-transfer_1
   -  name: OpenWRT 5G RX Mbits
      state_topic: collectd/OpenWrt/interface-wlan0/if_octets
      unit_of_measurement: Mbits
      value_template: "{{ value.split(':')[2].split('\x00')[0] | float * 8 / 1048576 }}"
      unique_id: iwinfo-wlan0-rx-transfer_1
   -  name: OpenWRT 2.4G clients
      state_topic: collectd/OpenWrt/iwinfo-wlan1/stations
      unit_of_measurement: clients
      value_template: "{{ value.split(':')[1].split('\x00')[0] | int }}"
      unique_id: ap_clients_2
   -  name: OpenWRT 2.4G TX Mbits
      state_topic: collectd/OpenWrt/interface-wlan1/if_octets
      unit_of_measurement: Mbits
      value_template: "{{ value.split(':')[1] | float * 8 / 1048576 }}"
      unique_id: iwinfo-wlan1-tx-transfer_2
   -  name: OpenWRT 2.4G RX Mbits
      state_topic: collectd/OpenWrt/interface-wlan1/if_octets
      unit_of_measurement: Mbits
      value_template: "{{ value.split(':')[2].split('\x00')[0] | float * 8 / 1048576 }}"
      unique_id: iwinfo-wlan1-rx-transfer_2

# temperature
   -  name: OpenWRT temp
      state_topic: collectd/OpenWrt/thermal-thermal_zone0/temperature
      unit_of_measurement: ┬░C
      value_template: "{{ value.split(':')[1].split('\x00')[0] | int }}"
      unique_id: temp

kurz getestet: HACS Integration

Nachdem f├╝r OpenWrt eine Custom HACS-Integration existiert, habe ich diese auch kurz getestet, leider werden f├╝r meinen Router: WRT3200 nur einige wenige Counter zur Verf├╝gung gestellt: https://github.com/kvj/hass_openwrt. Im Gegensatz zu der hier beschriebenen MQTT-Anbindung verbindet sich Home Assistant aktiv auf das OpenWrt-Ger├Ąt, wof├╝r am Router ein eigener Benutzer und Berechtigungen verwendet werden:

Zun├Ąchst werden f├╝r die erw├Ąhnte HACS-Integration auf dem OpenWrt folgende Pakete ben├Âtigt:

opkg install uhttpd uhttpd-mod-ubus rpcd rpcd-mod-iwinfo

Zudem wird eine Datei mit Namen hass.json auf dem Router vorausgesetzt:

vi /usr/share/rpcd/acl.d/hass.json

Inhalt:

[+]
{
  "hass": {
    "description": "Home Assistant OpenWrt integraion permissions",
    "read": {
      "ubus": {
        "network.wireless": ["status"],
        "network.device": ["status"],
        "iwinfo": ["info", "assoclist"],
        "hostapd.*": ["get_clients", "wps_status"],
        "system": ["board"],
        "mwan3": ["status"]
      },
    },
    "write": {
      "ubus": {
        "system": ["reboot"],
        "hostapd.*": ["wps_start", "wps_cancel"]
      }
    }
  }
}

F├╝r die Verbindung auf den Router kann ein eigener Benutzer angelegt werden:

opkg install shadow-useradd
useradd -r -s /bin/false hass

Damit der User die notwendigen Rechte besitzt, habe ich die letzte Zeile der folgenden Dateien angepasst:

Datei: /etc/passwd:

hass:x:10001:10001:hass:/var:/bin/false

Datei: /etc/shadow

hass:x:0:0:99999:7:::

Zuletzt habe ich die Datei /etc/config/rpcd wie folgt angepasst:

[+]
config rpcd
        option socket /var/run/ubus/ubus.sock
        option timeout 30

config login
        option username 'root'
        option password '$p$root'
        list read '*'
        list write '*'

config login
        option username 'hass'
        option password '$p$hass'
        list read hass
        list read unauthenticated
        list write hass
~

In Home Assistant kann das Repository heruntergeladen und die Integration hinzugef├╝gt werden:







Fazit

Sowohl OpenWrt als auch Home Assistant sind zwei Systeme die auf offene Standards setzen. Dadurch k├Ânnen als Beispiel die Leistungsdaten des Routers und der AccessPoints in Home Assistant visualisiert, oder der Anwesenheitsstatus einzelner WLAN-Ger├Ąte f├╝r bestimmte Automatisierungen verwendet werden.
